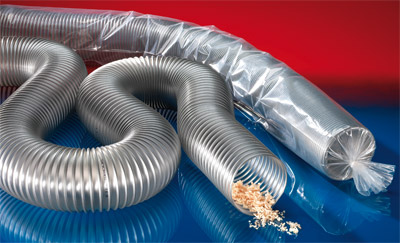

TIMBERDUC PUR 531 AS

Antystatyczny wąż poliuretanowy do przemysłu drzewnego, lekki, ciężkopalny

ZAKRES TEMPERATUR

-40°C do 90°C
krótkotrwale do 125°C

ZASTOSOWANIA

Urządzenia odciągowe, urządzenia odpylające, urządzenia filtrujące, odciągi mgły olejowej
strefy zagrożone wybuchem
Wyciąg pyłów drzewnych: pył drzewny, wióry drzewne, przemysł drzewny, produkcja mebli, tartaki
Odciągi pyłu drzewnego: maszyny CNC, centra obróbcze CNC (zwłaszcza dla centrów szybkoobrotowych)
mieszek sprężysty, kompensator

KONSTRUKCJA, MATERIAŁ

opatentowany wąż foliowy PROTAPE®

drut ze stali sprężynowej umieszczony w ściance węża
ścianka: odporny na działanie agresywnych gatunków drewna oraz środków do konserwacji drewna, trwale antystatyczny poliuretan premium (Pre-PUR®)
grubość ścianki ok. 0,4 mm

WŁAŚCIWOŚCI

lekkie wykonanie
wysokoelastyczny i ściśliwy 4:1
odporny na ścieranie
odporny na mikroby
dobra odporność na oleje, benzynę oraz chemikalia
trudno zapalny wg DIN 4102-B1
ścianka trwale antystatyczna: rezystancja powierzchniowa <10⁹ Ω
zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: odpylanie palnych pyłów (strefa 22 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy)
spełnia wymogi bezpieczeństwa branżowego towarzystwa ubezpieczeniowego przemysłu drzewnego Holz-BG
zgodny z DIN 26057 Typ 1
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
2 / 50-51	58	0,490	0,259	33	0,240	5 10	15	531-0050-0000
2,36 / 60	68	0,410	0,205	38	0,340	5 10	15	531-0060-0000
2,5 / 63-65	73	0,380	0,183	40	0,360	5 10	15	531-0065-0000
- / 70	78	0,350	0,150	43	0,390	5 10	15	531-0070-0000
3 / 75-76	83	0,330	0,140	45	0,410	5 10	15	531-0075-0000
- / 80	88	0,310	0,130	48	0,440	5 10	15	531-0080-0000
3,5 / 89-90	98	0,285	0,113	53	0,490	5 10	15	531-0090-0000
4 / 100-102	108	0,250	0,085	58	0,520	5 10	15	531-0100-0000
- / 110	118	0,225	0,081	63	0,570	5 10	15	531-0110-0000
4,5 / 114-115	123	0,215	0,075	66	0,590	-	5 10 15	531-0115-0000
4,72 / 120	128	0,205	0,075	68	0,620	5 10	15	531-0120-0000
5 / 125-127	133	0,200	0,060	71	0,640	5 10	15	531-0125-0000
- / 130	138	0,190	0,060	73	0,680	-	5 10 15	531-0130-0000
5,5 / 140	148	0,175	0,055	78	0,720	5 10	15	531-0140-0000
6 / 150-152	158	0,165	0,055	83	0,770	5 10	15	531-0150-0000
6,3 / 160	168	0,155	0,048	88	0,820	5 10	15	531-0160-0000
6,5 / 165	173	0,150	0,048	91	0,845	-	5 10 15	531-0165-0000
- / 170	178	0,145	0,048	93	0,870	-	5 10 15	531-0170-0000
- / 175	183	0,140	0,044	96	0,900	-	5 10 15	531-0175-0000
7 / 178-180	188	0,135	0,044	98	0,920	5 10	15	531-0180-0000
8 / 200-203	208	0,120	0,038	108	1,040	5 10	15	531-0200-0000
- / 225	233	0,110	0,027	121,5	1,170	-	5 10 15	531-0225-0000
9 / 228-229	236	0,110	0,027	123	1,185	-	5 10 15	531-0228-0000
- / 250	258	0,100	0,016	136	1,300	5 10	15	531-0250-0000
10 / 254	262	0,098	0,016	144	1,310	-	5 10 15	531-0254-0000
- / 275	283	0,090	0,016	146,5	1,410	-	5 10 15	531-0275-0000
11 / 280	288	0,090	0,010	149	1,450	5 10	15	531-0280-0000
- / 300	309	0,080	0,010	159	1,730	5 10	15	531-0300-0000
12 / 305	314	0,080	0,010	162,5	1,760	-	5 10 15	531-0305-0000
- / 315	324	0,076	0,010	167,5	1,820	5 10	15	531-0315-0000
- / 350	359	0,070	0,010	185	2,010	5 10	15	531-0350-0000
14 / 356	365	0,069	0,010	190	2,045	-	5 10 15	531-0356-0000
- / 400	409	0,060	0,007	210	2,300	5 10	15	531-0400-0000
16 / 405-406	415	0,059	0,005	215	2,335	-	5 10 15	531-0406-0000
