PODWOZIE OBROTOWE GKS-PERFEKT RL 2


Podwozie transportowe o nośności 2 ton.
1 punkt podparcia, obrotowe 360o.

Materiał

Rama stalowa, malowana proszkowo. Rolki nośne łożyskowane, obudowa aluminiowa, powierzchnia toczna wykonana z tworzyw sztucznych na bazie mieszanki poliamidowej. Dostępne także rolki poliuretanowe, nylonowe i stalowe.

Zastosowanie

Podwozia transportowe GKS-PERFEKT służą do łatwego i bezpiecznego przemieszczania ciężkich maszyn i innych ładunków. Doskonale nadają się do współpracy z podnośnikami GKS-PERFEKT.

Dzięki zastosowaniu unikalnej konstrukcji oraz najwyższej jakości materiałów zarówno transportowana maszyna, jak i używana podłoga są w minimalnym stopniu narażone na uszkodzenia.

Charakterystyka

  • Stalowa rama wózka malowana proszkowo.
  • Bezślizgowa guma zapobiegające przesunięciu się ładunku.
  • Lekkie tworzywowe rolki o bardzo niskich oporach toczenia pozwalające na transport kilkutonowej maszyny przy pomocy 3 osób.
  • Wspólna wysokość większości typów podwozi (110 mm) pozwala na dowolne łączenie wózków o różnej nośności dając możliwość wielu kombinacji dostosowanych do każdego typu ładunku.
  • Standardowy łącznik o długości l = 1500 mm, a także dyszel do ciągnięcia wyposażony w specjalny zaczep do wózków dostępne na życzenie.
  • Prosty montaż części zamiennych.
  • Tworzywowe rolki bezpieczne dla każdego podłoża (szczególnie dla nowych podłóg przemysłowych).
  • Na zamówienie do transportu po "trudnym" podłożu dostępne stalowe rolki.

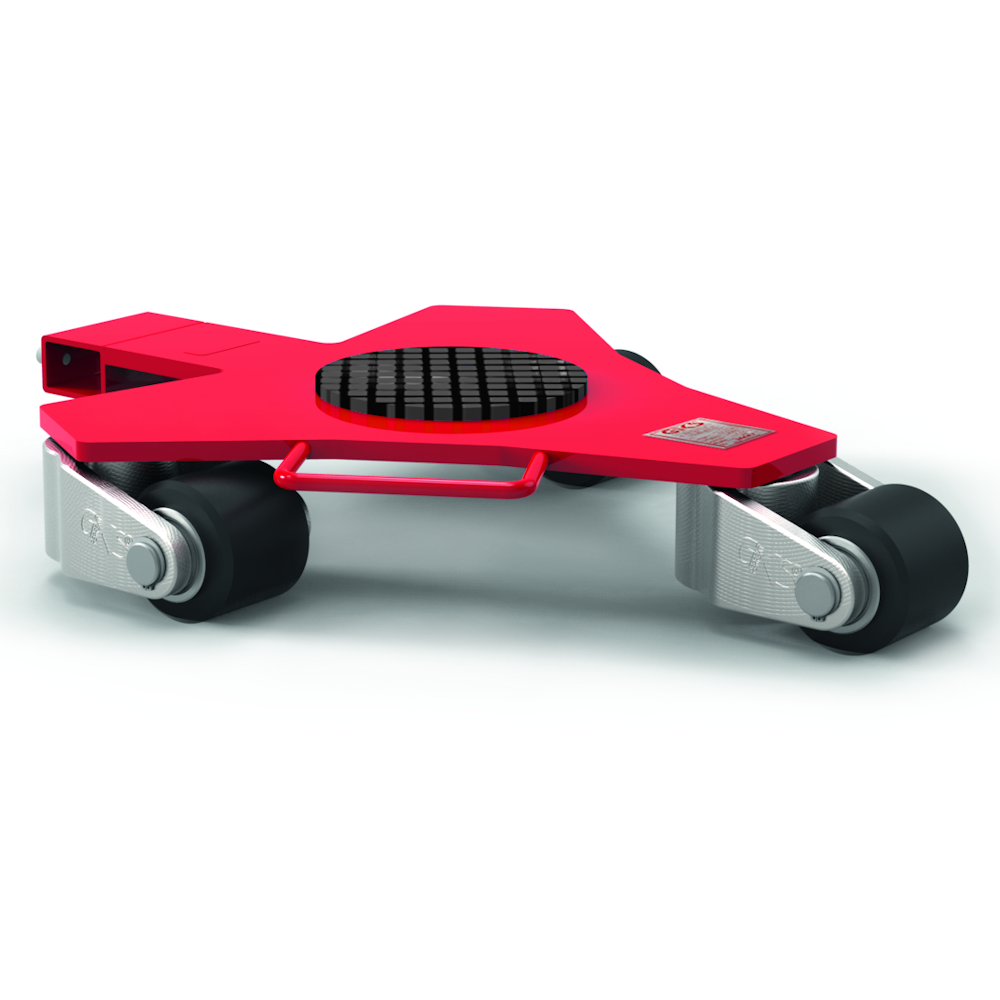

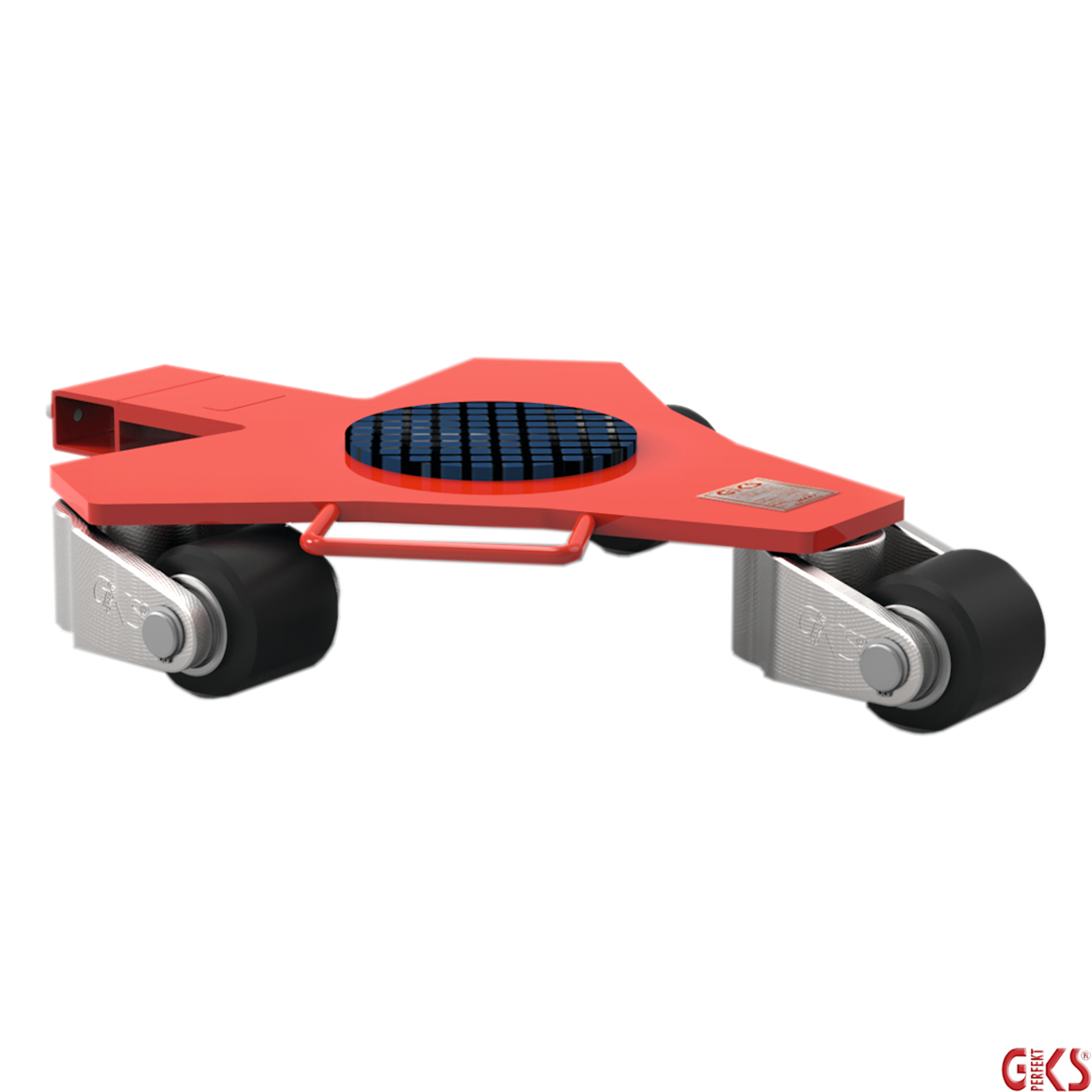

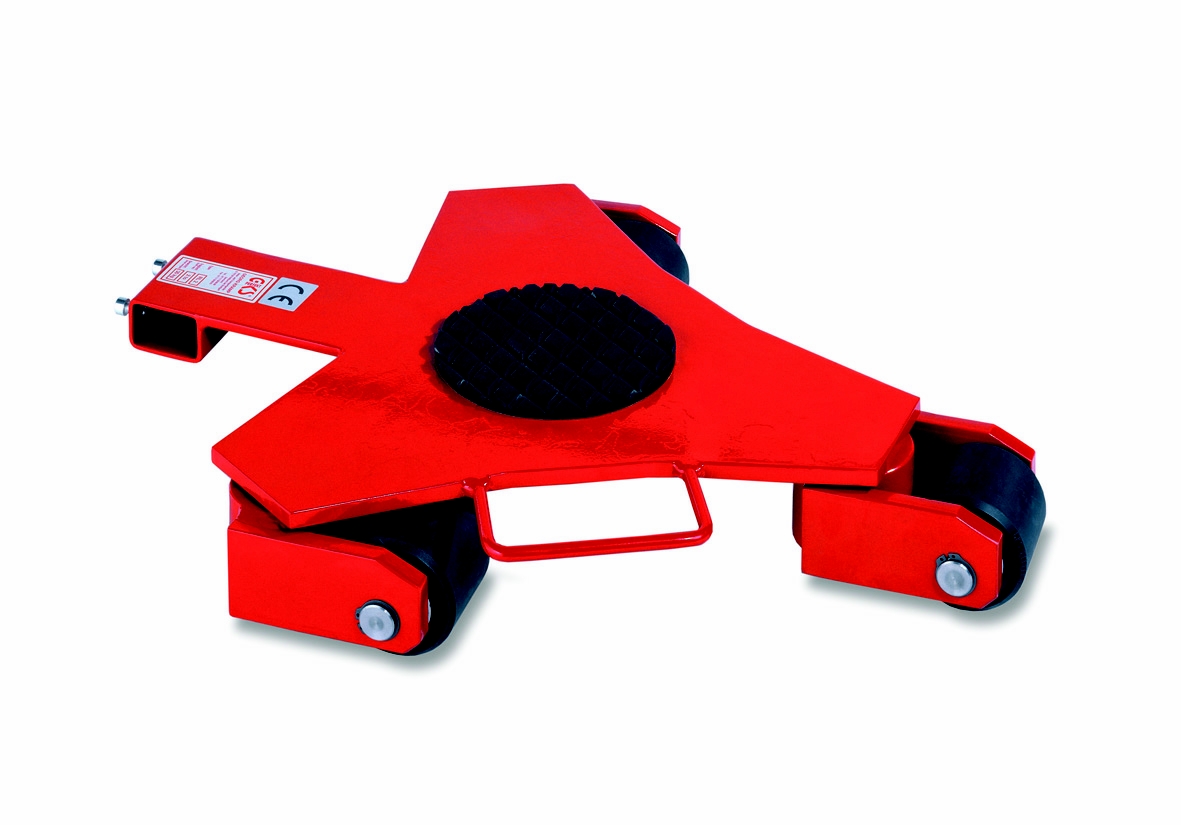

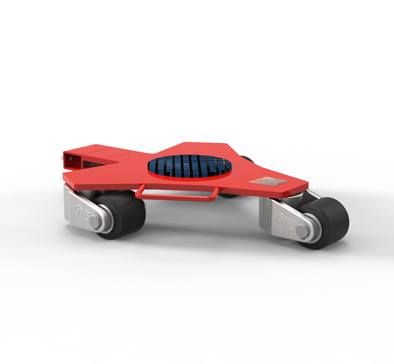

Podwozie obrotowe RL 2

Konstrukcja

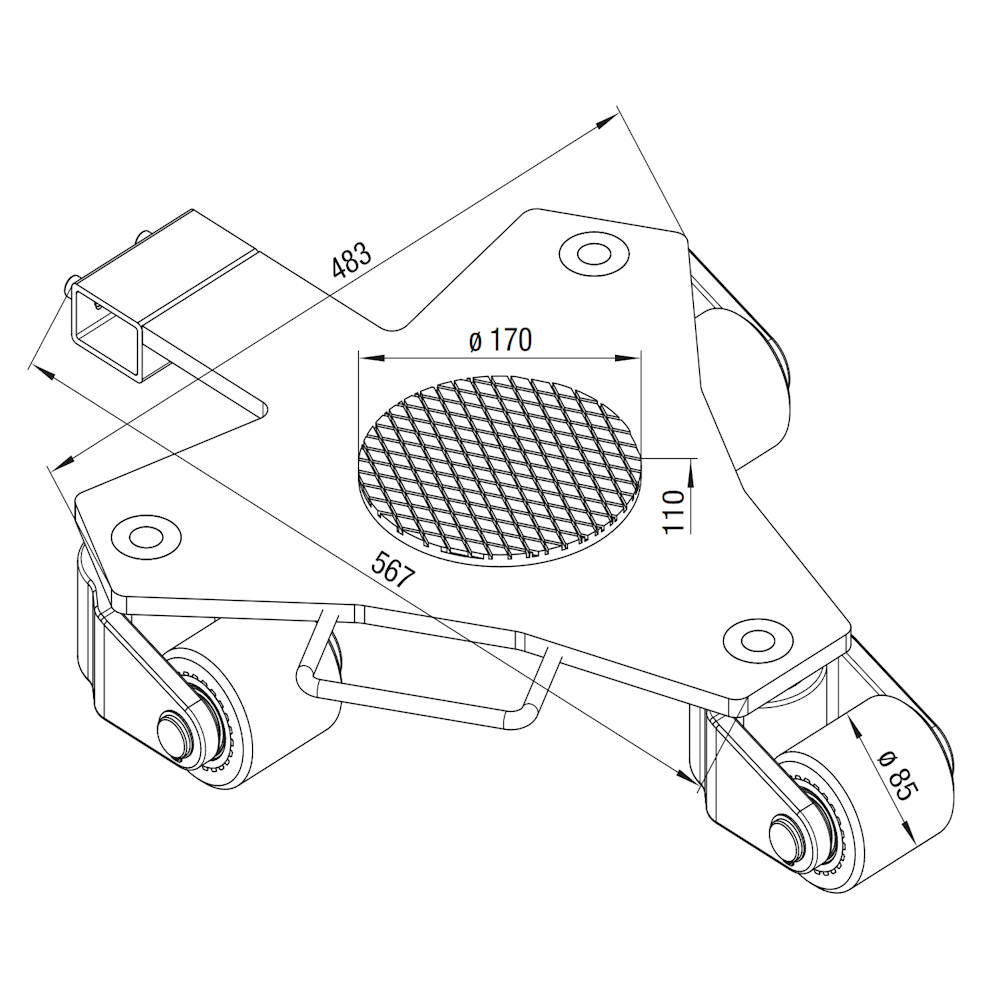

pdfSchemat podwozia RL 2

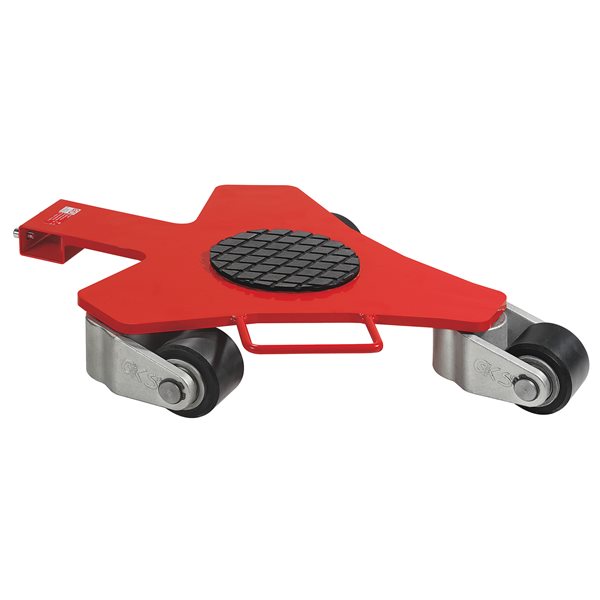

jpgZdjęcie podwozia RL 2
pdfStrona katalogowa RL 2

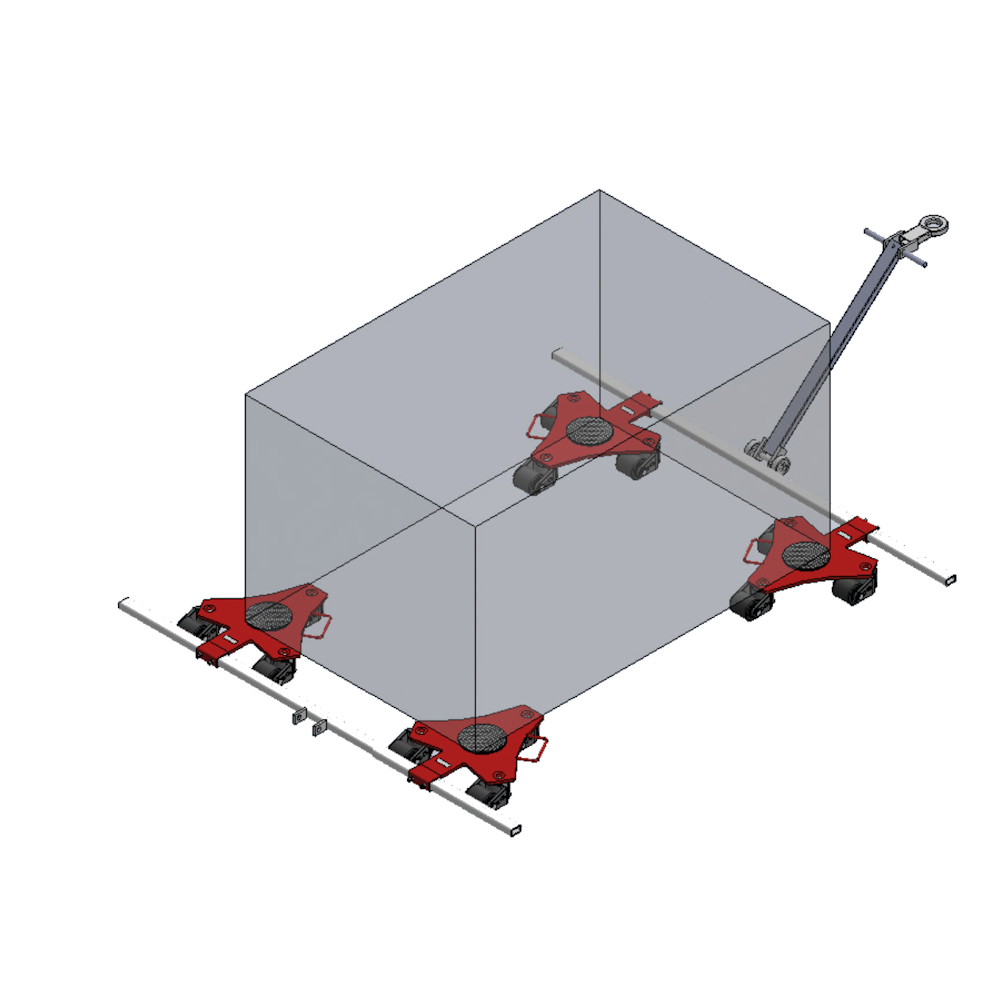

Filmowy przykład zastosowania podwozi RL 6.



Dane techniczne

Dane techniczne 10238
Typ RL 2
Nośność 20 kN (2t)
Ilość rolek 85 x 85 mm 3 x
Wysokość załadowcza 110 mm
Powierzchnia nośna na element z bezślizgową warstwą gumową Ø 170 mm
Ilość punktów podparcia 1 x
Długość dyszla (opcja) 1080 mm
Kąt skrętu dyszla ± 90o
Wymiary zewnętrzne L x W 567 x 483 mm
Ciężar bez ładunku 28 kg







Technical data RL2

designation Value
item number 10238
Number of rolls / dimensions mm 3/85x85
Installation height mm 110
Overall dimensions (LxWxH) mm 567x483x110
Dead weight in kg 27,2
Load kN / t 20 / 2
