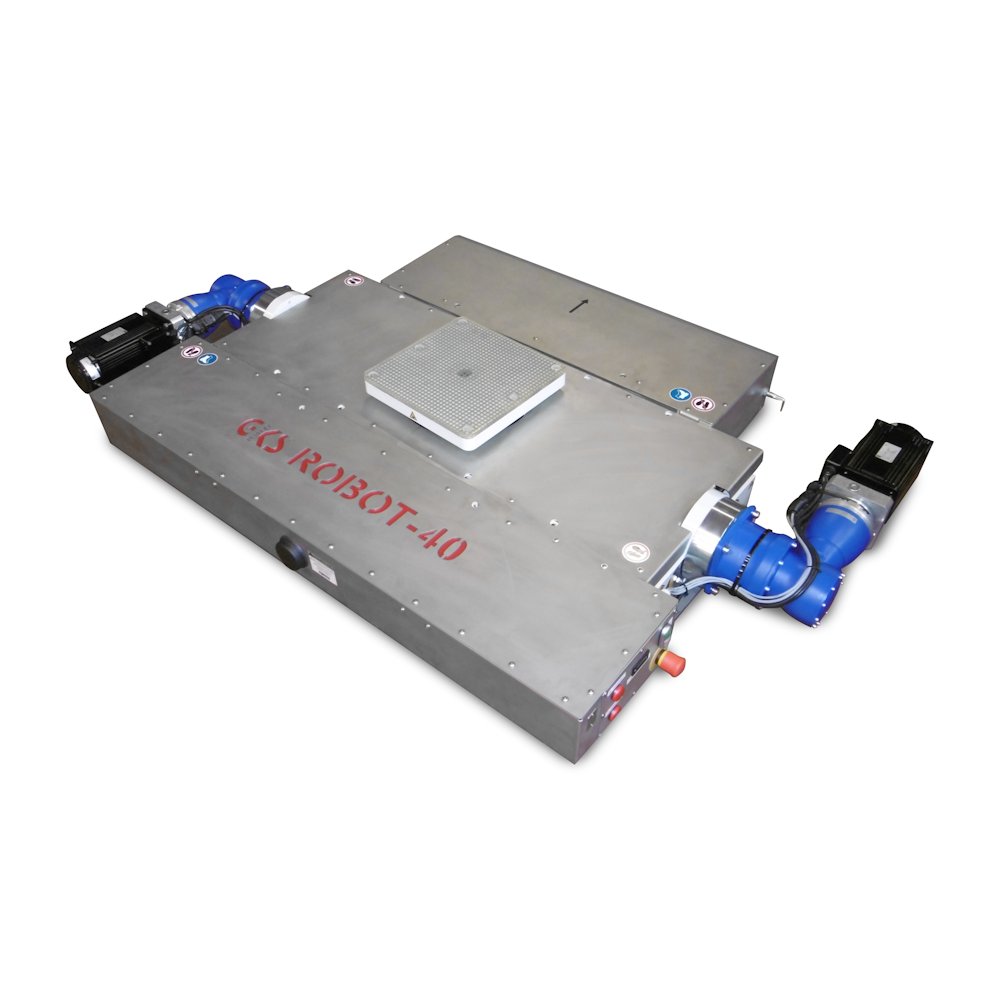

GKS-PERFEKT ROBOT 40

  • zdalnie sterowane, zasilane akumulatorami podwozie przednie o maksymalnej nośności do 20 ton;
  • zestaw do max. 40 ton w połączeniu ze specjalnym wózkiem typu F20 ustawianym z tyłu – dodatkowa opcja;
  • napęd elektryczny z silnikiem prądu stałego (24V/1,5 kW) zasilający przekładnie kątowe umieszczone po obu stronach wózka typu L20;
  • 8 rolek, z których 4 sztuki są bezpośrednio napędzane;
  • mechanizm napędowy z silnikiem prądu stałego zasilany akumulatorami litowo-polimerowymi umieszczonymi z przodu podwozia typu L (dwa pojedyncze akumulatory oraz ładowarka są na wyposażeniu standardowym);

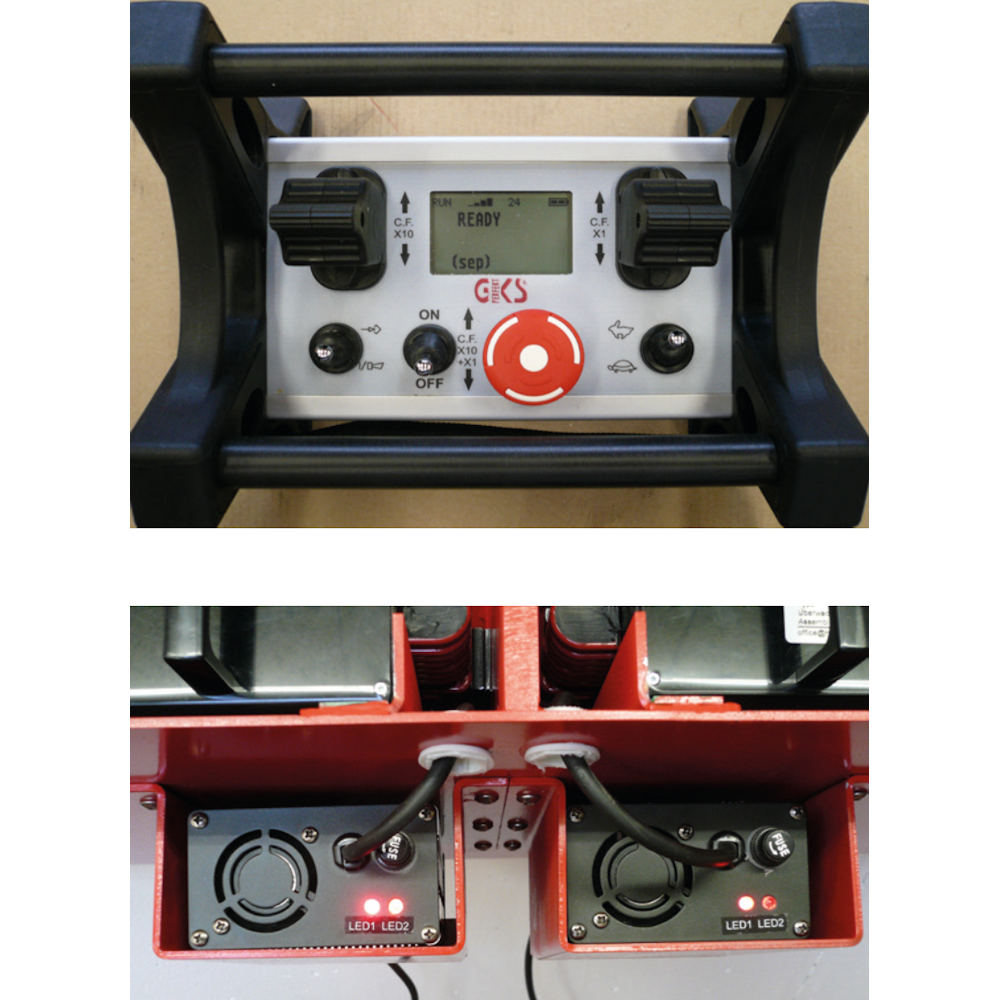

  • przenośny pilot zdalnego sterowania wyposażony w ładowarkę i dźwiękowy system cofania;
  • wysokość załadowcza dla ROBOT 40 (podwozie typu L i opcjonalnie typu F) wynosi 180 mm;
  • opcjonalnie dostępne są: dodatkowe akumulatory oraz oddzielny zasilacz pozwalający na stałe zasilanie silników bezpośrednio przez kabel)


Bezpieczne i niezależne przemieszczanie ciężkich ładunków do 40 ton przy pomocy zdalnie sterowanego, zasilanego akumulatorami zestawu transportowego GKS-PERFEKT ROBOT 40

  • Dzięki zastosowaniu akumulatorów Li-Po możliwość przemieszczania ciężkich ładunków do 40 ton niezależnie od występujących w danym miejscu żródeł energii (energia elektryczna, sprężone powietrze, pompa hydrauliczna).
  • Gotowy do użycia.
  • Czysta droga przejazdu zwiększająca bezpieczeństwo transportu (na drodze transportu brak węży pneumatycznych lub hydraulicznych oraz kabli elektrycznych, które mogłyby blokować przejazd).
  • Równoczesne sterowanie kierunkiem jazdy i prędkością.

  • Dzięki zdalnemu sterowaniu bezpieczne manewrowanie obciążonym ROBOTem 40 z bezpiecznej odległości.
  • Zestaw akumulatorów umieszczony z przodu w wózku sterowanym można wymienić w czasie operacji przemieszczania ładunku bez potrzeby rozładowywania towaru.
  • Niska wysokość załadowcza - 250 mm.

  • Max. nośność zestawu - 40 ton.

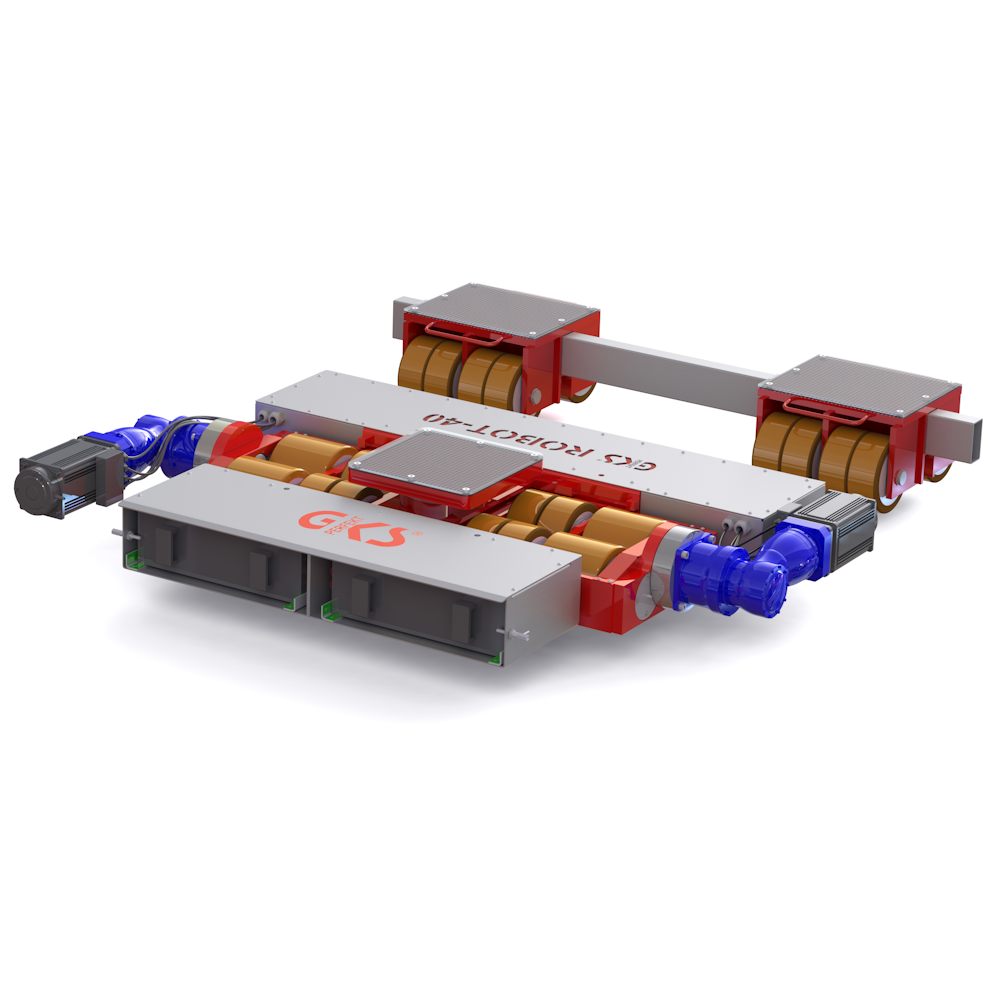

Napęd zestawu transportowego GKS-PERFEKT ROBOT40

  • Nowoczesne jednostki napędowe, zdalnie sterowane, zasilane akumulatorami umieszczone są po obu stronach podwozia przedniego L-ROBOT.
  • Podwozie tylne F-ROBOT pozwala na zastosowanie trzech punktów podparcia.
  • Po obu stronach podwozia L-ROBOT zamontowane są silniki prądu stałego DC (24 V / 1.5 kW), które niezależnie napędzają specjalnie skonstruowane rolki (po 2 sztuki) poprzez przekładnie kątowe.
  • Silniki zasilane są z akumulatorów typu Li-Polymer, umieszczonych z przodu podwozi L-ROBOT.
  • Przenośny pilot zdalnego sterowania pozwala na stopniowe sterowanie prędkością lub stosowanie dwóch prędkości (wolno / szybko).

Zalety zdalnie sterowanego zestawu transportowego GKS-PERFEKT ROBOT 40

  • Brak uzależnienia od zewnętrznych źródeł zasilania. Brak konieczności stosowania węży lub kabli elektrycznych.
  • Jednoczesne sterowanie prędkością i kierunkiem jazdy.
  • Bezpieczne, z odległości operowaniie transportowanym ładunkiem. Operator znajduje się poza strefą zagrożenia.
  • Brak węży i kabli na podwoziach transportowych.
  • Łączna nośność zestawu ROBOT 40 - 40 ton.

Zalety akumulatorów Lithium-Polymer - nowoczesna i przyjazna dla środowiska technologia XXI wieku

  • Relatywnie długi czas pracy akumulatorów do 60 lub 90 minut uzależniony od ciężaru ładunku oraz ilości operacji start / stop.
  • 2 lekki, kompaktowe akumulatory 24 V / 60 Ah, które szybko i łatwo można wymienić w każdym momencie.
  • Pełna pojemność 60 Ah akumulatora przez cały cykl naładowania.
  • Możliwość wymiany akumulatorów w trakcie operacji przemieszczania ładunku.
  • Możliwość używania szybkiej ładowarki (4 - 5 godzin) bez wpływu na żywotność akumulatorów.
  • Możliwość użycia zasilania zewnętrznego poprzez kabel elektryczny 380 V.
  • Brak "efektu pamięci".
  • Akumulatory łatwo ulegają recyklingowi (nie zawierają metali ciężkich).

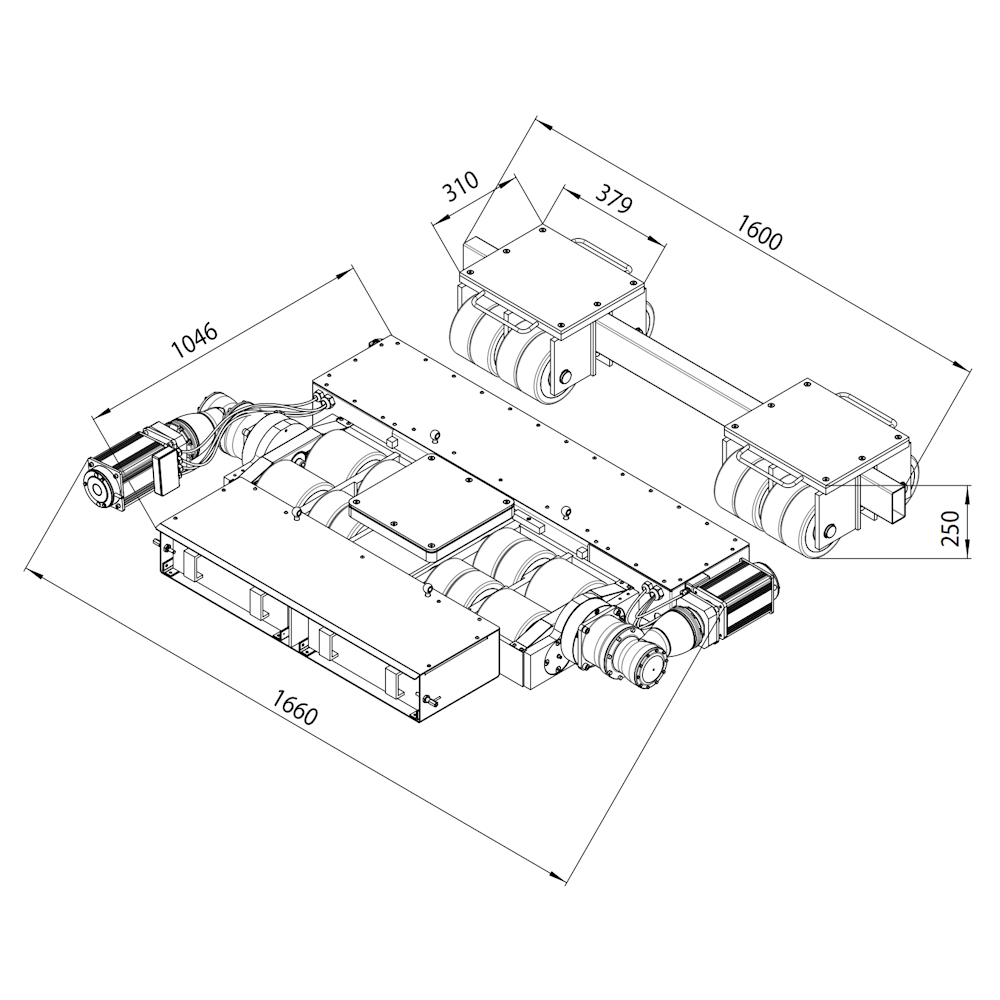

Konstrukcja

pdfPodwozie ROBOT 40 (niem./ang.)
pdfPodwozie ROBOT 40

Dane techniczne

Model
ROBOT 40
Numer art.
14007 + 13636
Wózki zestawu
L-ROBOT 20 + F-ROBOT 20
Czas pracy akumulatorów
  ok. 60 - 90 min.
Max. pochyłość
  do 3%
Typ akumulatorów
Li-Polymer
Masa całkowita
460 kg + 140 kg
DC-silnik z hamulcem
24V/1,5 kW
Sygnał zwrotny
Tak
Max. nośność zestawu
400 kN (40 t)





Model
F-ROBOT 20
L-ROBOT 20
Numer art.
  13636
  14007
Wysokość załadowcza
180 mm
180 mm
Powierzchnia nośna kasety
310 x 379 mm
320 x 320 mm
Długość łącznika, regulowany rozstaw kaset
  758-1600 mm
-
Max. kąt skrętu dyszla
-
 ± 90°
Wymiary zewnętrzne (LxW)
-
 1156x1748x250 mm
Masa netto
140 kg
460 kg
Nośność
200 kN (20 t)
200 kN (20 t)
Całkowita nośność zestawu F20+L20
400 kN (40 t)

 400 kN (40 t)

* W zależności od ilości procedur uruchamiania / zatrzymywania
** Użyj elementów zabezpieczajacych, aby zapobiec przypadkowemu stoczeniu się transportowanego przedmiotu


Dane techniczne mogą ulec zmianie bez powiadomienia.
