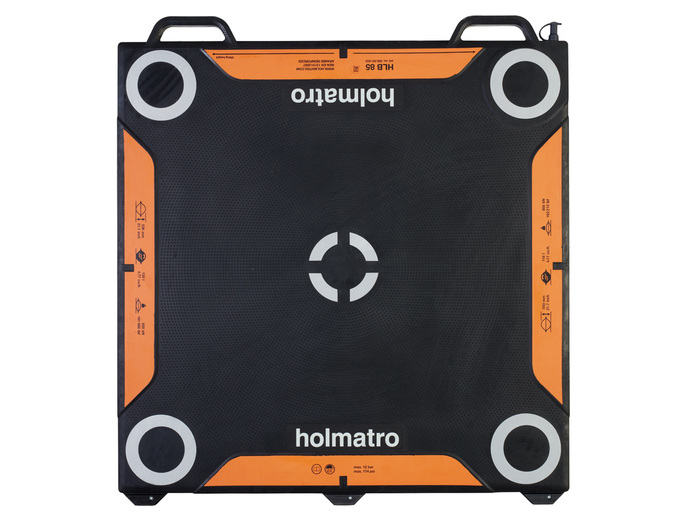

PODUSZKA PODNOSZĄCA HLB 85
Wysokociśnieniowa (12 bar) poduszka podnosząca HLB 85. Udźwig do 87,2 tony.
Zastosowanie
Wysokociśnieniowa poduszka podnosząca, zasilana powietrzem 12 barów / 174 psi. Zaprojektowana pod kątem najwyższego poziomu bezpieczeństwa i kontroli podczas podnoszenia ciężkich ładunków. Nośność skuteczna większa o 50%: możliwość podnoszenia większych ładunków lub użycia mniejszego i lżejszego modelu do danego zadania.
Charakterystyka
• Wyraźne oznakowanie: ostrzeżenia dotyczące bezpieczeństwa, specyfikacja techniczna i wysokość podnoszenia
- Aby umożliwić bezpieczniejszą i łatwiejszą pracę
• Środek oznaczony na wszystkich stronach
- Aby ułatwić pozycjonowanie małej poduszki na większym modelu
• Antypoślizgowa powierzchnia z profilem blokującym
- Aby zmaksymalizować powierzchnię styku oraz stabilność napompowanych poduszek podnoszących
• Elementy odblaskowe
- Zapewniają optymalną widoczność w ciemności
• Zgodność z odpowiednimi standardami bezpieczeństwa
- Spełnia wymogi normy EN 13731 oraz inne wymogi legislacyjne
| szczegółowe dane | ||
| Numer artykułu | 350.321.034 | |
| Podstawowe dane | ||
| Model | HLB 85 | |
| Maks. ciśnienie robocze | 12 / 1.2 (bar/Mpa) | 174 psi |
| Dane użytkowe | ||
| Maks. udźwig | 855 kN | |
| Maks. udźwig | 87.2 t | |
| Maks.. uniesienie | 550 mm | |
| Maks. uniesienie | 21.7 in | |
| Grubość wraz z profilem | 27 mm | 1.1 in |
| Maks. udźwig | 855 / 87.2 (kN/t) | 192212 lbf |
| Maks. Udźwig (12 bar/174 psi) | 855 kN | |
| Maks. Udźwig (12 bar/174 psi) | 87.2 t | |
| Maks. Udźwig (12 bar/174 psi) | 192212 lbf | |
| Maks. Udźwig (8 bar/116 psi) | 570 kN | |
| Maks. Udźwig (8 bar/116 psi) | 58.1 t | |
| Maks. Udźwig (8 bar/116 psi) | 128141 lbf | |
| Dane ogólne | ||
| Zawartość powietrza (12 bar/174 psi) | 1415 l | |
| Zawartość powietrza (12 bar/174 psi) | 373.8 gal | |
| Zawartość powietrza (8 bar/116 psi) | 943 l | 249.1 gal |
| Zawartość wody | 118 l | |
| Zawartość wody | 31.2 gal | |
| Rodzaj połączenia | ISO 6150 C | |
| Min. ciśnienie rozrywające | 48 / 4.8 (bar/Mpa) | 696 psi |
| Tworzywo | wzmocnienie 3 warstwami włókna aramidowego (Kevlar) | |
| Wymiary, waga i temperatura | ||
| Waga urządzenia | 23 kg | 50.7 lb |
| Wymiar (AxBxC) | 948 x 870 x 27 mm | |
| Wymiar (AxBxC) | 37.3 x 34.3 x 1.1 in | |
| Otwór wątek | M6 gwintu | |
| Zakres temperatur | -20 + 55 °C | -4 + 131 °F |
| Normy | ||
| EN-13731 | Tak | |

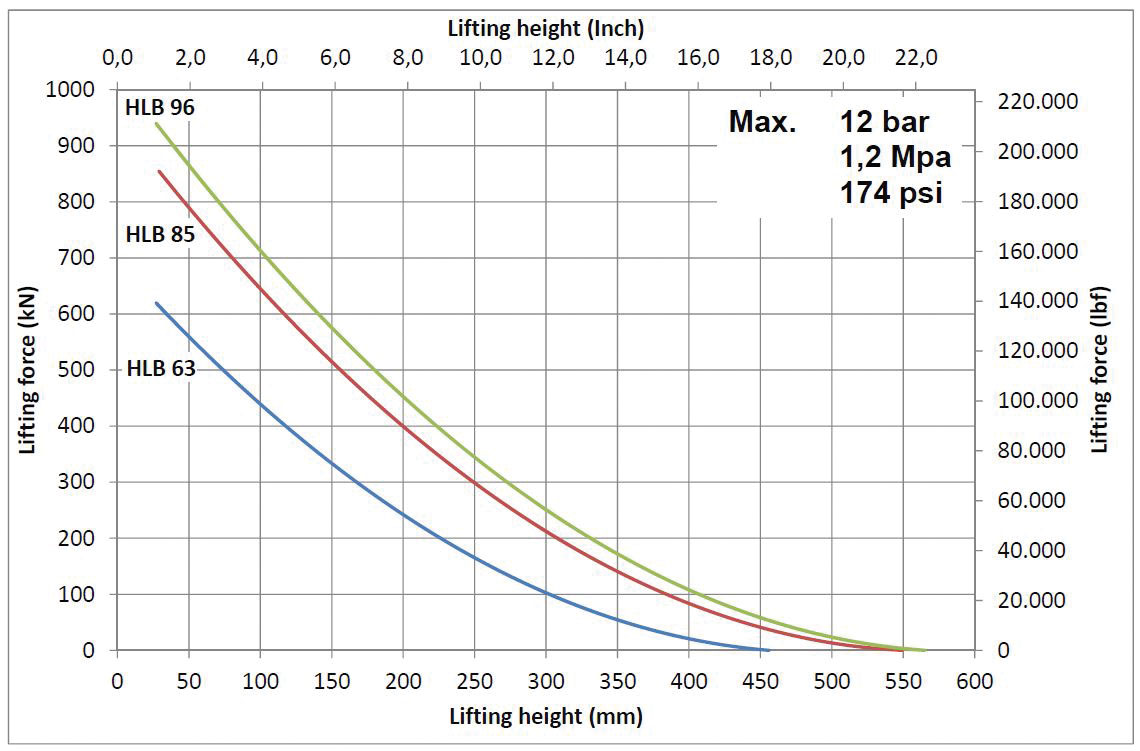

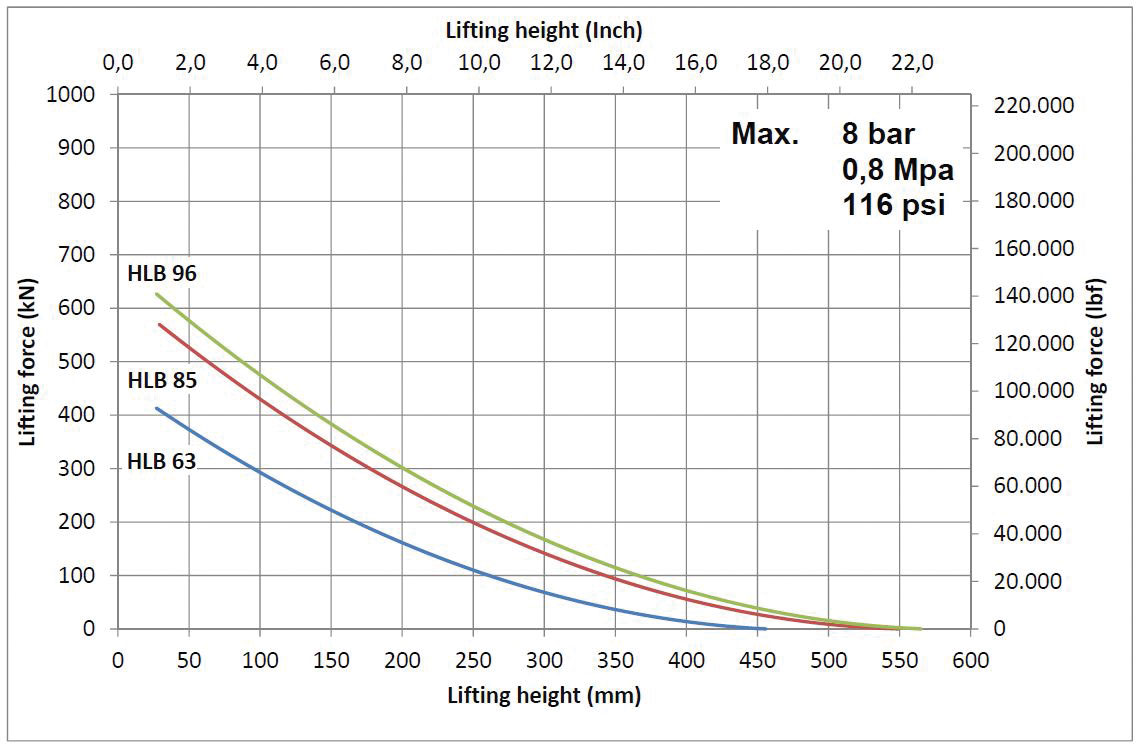

Uwaga! Wraz ze wzrostem wysokości unoszenia zmniejsza się powierzchnia nośna poduszki.
W związku z tym równocześnia zmniejsza się nośność poduszki zgodnie z załączonym poniżej wykresem.
