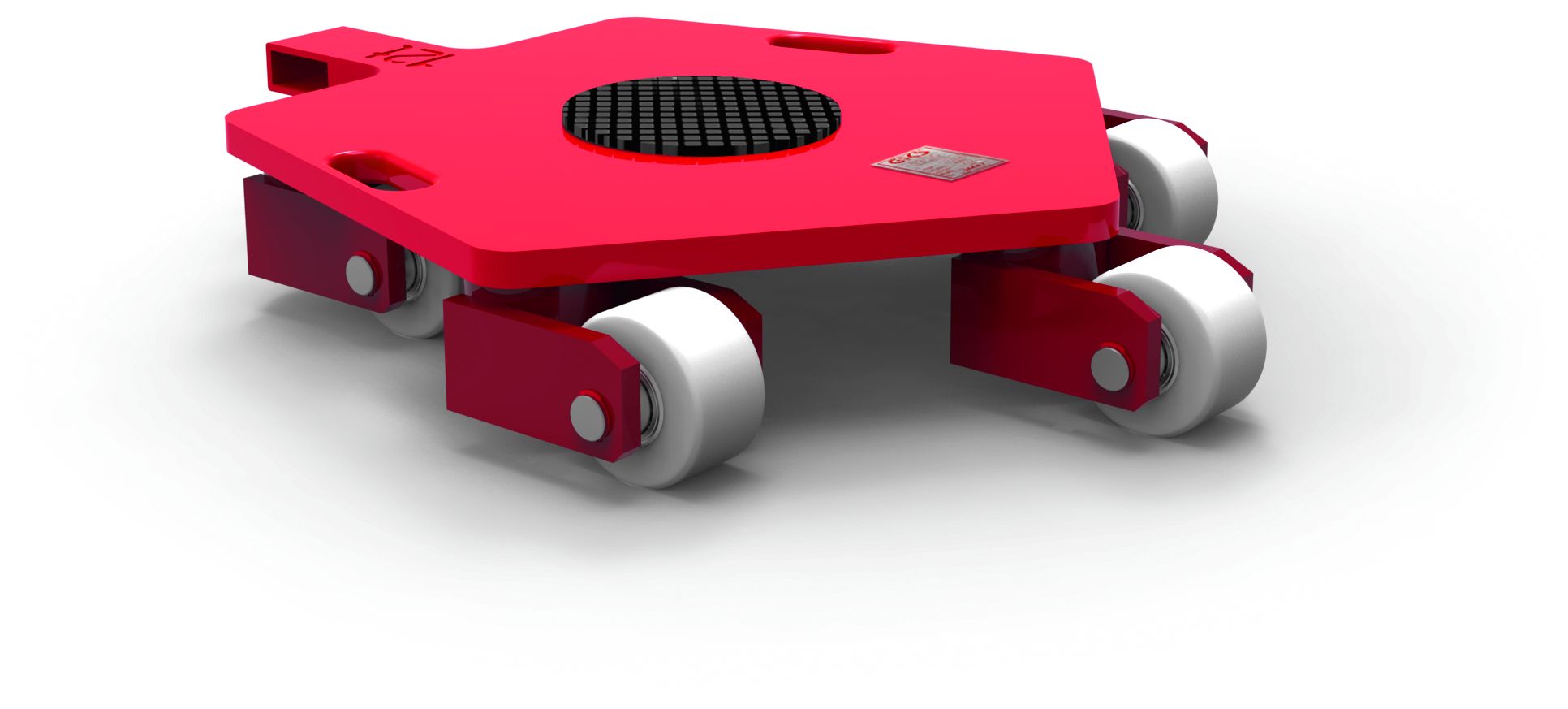

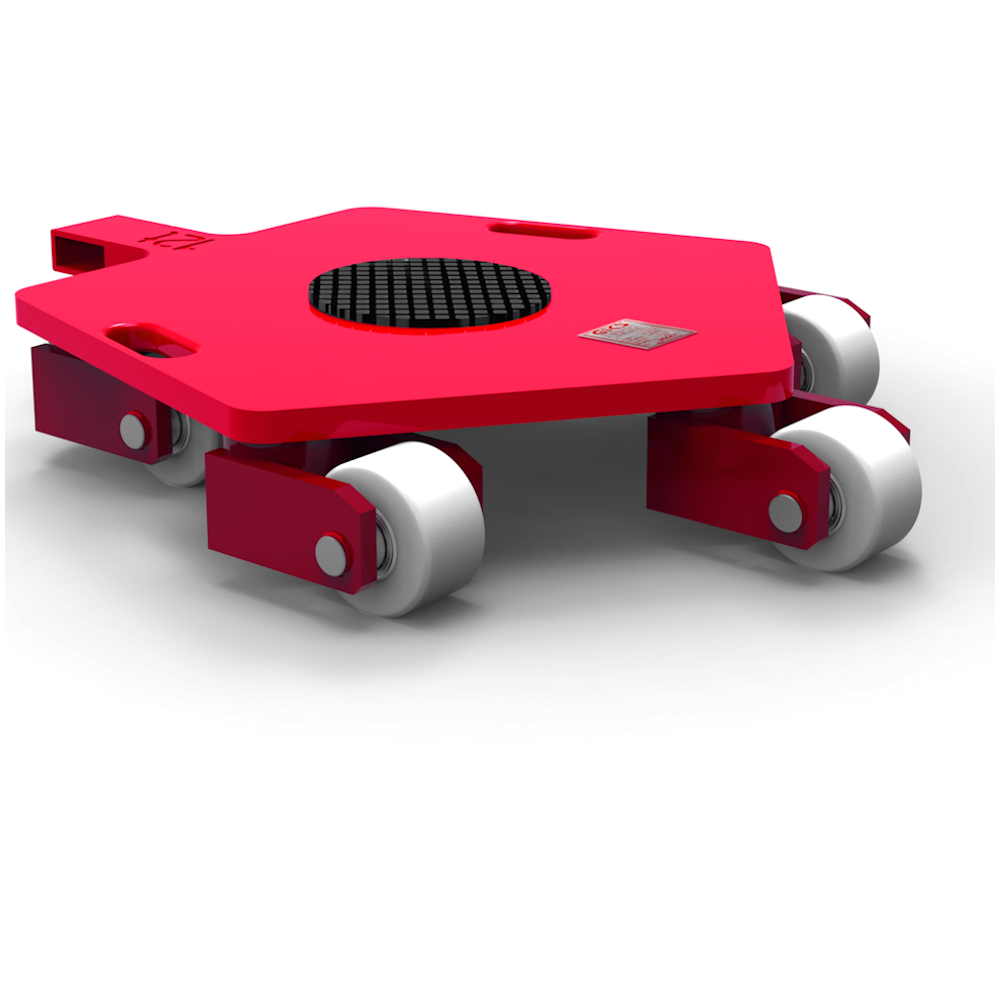

PODWOZIE OBROTOWE GKS-PERFEKT RL 12

Podwozie transportowe o nośności 12 ton.
1 punkt podparcia, obrotowe 360o.

Materiał

Rama stalowa, malowana proszkowo. Rolki nośne łożyskowane, obudowa aluminiowa, powierzchnia toczna wykonana z tworzyw sztucznych na bazie mieszanki poliamidowej.

Zastosowanie

Podwozia transportowe GKS-PERFEKT służą do łatwego i bezpiecznego przemieszczania ciężkich maszyn i innych ładunków. Doskonale nadają się do współpracy z podnośnikami GKS-PERFEKT.

Dzięki zastosowaniu unikalnej konstrukcji oraz najwyższej jakości materiałów zarówno transportowana maszyna, jak i używana podłoga są w minimalnym stopniu narażone na uszkodzenia.

Charakterystyka

  • Stalowa rama wózka malowana proszkowo.
  • Bezślizgowa guma zapobiegające przesunięciu się ładunku.
  • Lekkie tworzywowe rolki o bardzo niskich oporach toczenia pozwalające na transport kilkutonowej maszyny przy pomocy 3 osób.
  • Wysokość załadowcza podwozia 183 mm.
  • Prosty montaż części zamiennych.
  • Tworzywowe rolki bezpieczne dla każdego podłoża (szczególnie dla nowych podłóg przemysłowych).
  • Na zamówienie do transportu po "trudnym" podłożu dostępne stalowe rolki.

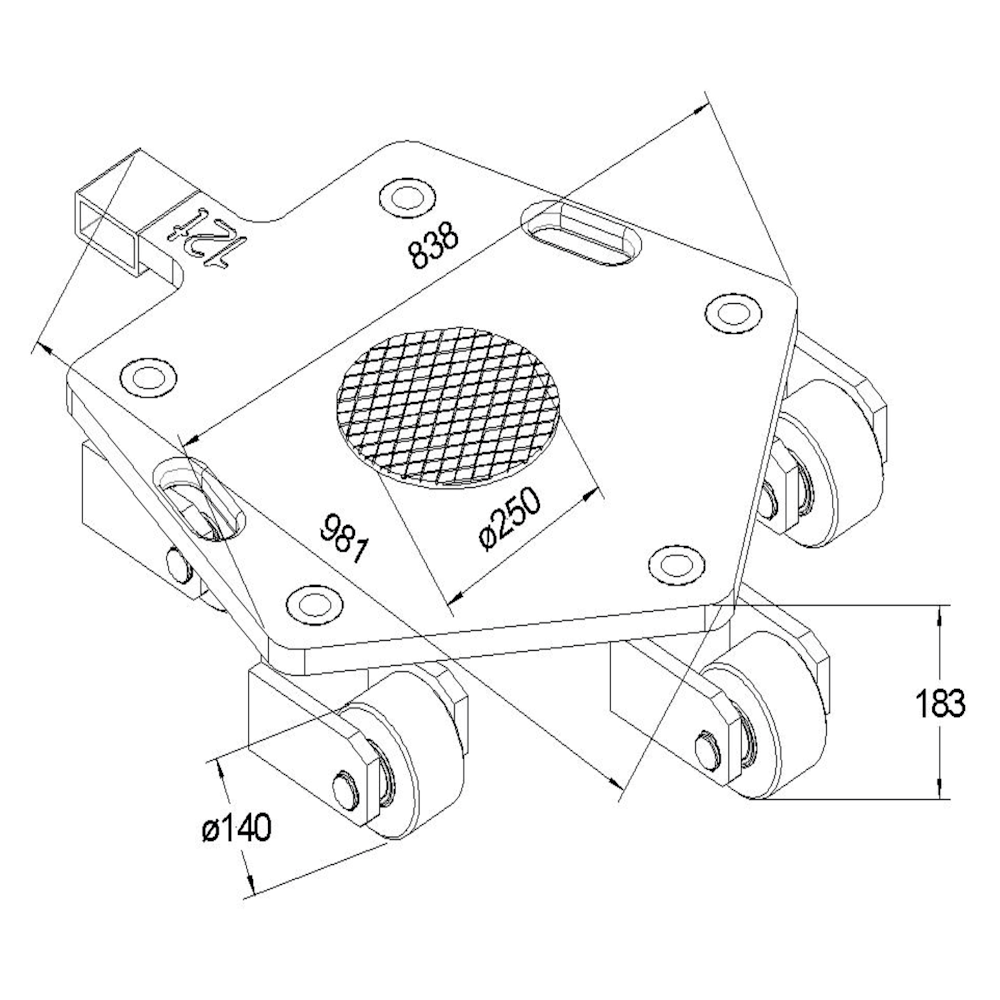

Konstrukcja

pdfStrona katalogowa RL 12



Filmowy przykład zastosowania podwozi RL 6.



Dane techniczne

Dane techniczne 13818
Typ RL 12
Nośność 120 kN (12 t)
Ilość rolek 140 x 85 mm 5 x
Wysokość załadowcza 183 mm
Powierzchnia nośna na element z bezślizgową warstwą gumową Ø 250 mm
Ilość punktów podparcia 1 x
Długość dyszla (opcja)   -
Kąt skrętu dyszla ± 90o
Wymiary zewnętrzne L x W 981 x 838 mm
Ciężar bez ładunku 185 kg





Technical data RL12

designation Values
item number 13818
Number of rolls / dimensions mm 5/140x85
Installation height mm 183
Overall dimensions (LxWxH) mm 981x838x183
Dead weight in kg 185,0
Load kN / t 120 / 12
