PODWOZIE GKS-PERFEKT F 12



Podwozie transportowe o nośności 12 ton.
2 punkty podparcia.

Materiał

Rama stalowa, malowana proszkowo. Rolki nośne łożyskowane, obudowa aluminiowa, powierzchnia toczna wykonana z tworzyw sztucznych na bazie mieszanki poliamidowej. Dostępne także rolki poliuretanowe, nylonowe i stalowe.

Zastosowanie

Podwozia transportowe GKS-PERFEKT służą do łatwego i bezpiecznego przemieszczania ciężkich maszyn i innych ładunków. Doskonale nadają się do współpracy z podnośnikami GKS-PERFEKT.

Dzięki zastosowaniu unikalnej konstrukcji oraz najwyższej jakości materiałów zarówno transportowana maszyna, jak i używana podłoga są w minimalnym stopniu narażone na uszkodzenia.

Charakterystyka

  • Stalowa rama wózka malowana proszkowo.
  • Bezślizgowe gumy zapobiegające przesunięciu się ładunku.
  • Lekkie tworzywowe rolki o bardzo niskich oporach toczenia pozwalające na transport kilkutonowej maszyny przy pomocy 3 osób.
  • Opatentowane mocowanie łącznika nastawnego gwarantujące stabilność podwozi podczas załadunku maszyny.
  • Wspólna wysokość większości typów podwozi (110 mm) pozwala na dowolne łączenie wózków o różnej nośności dając możliwość wielu kombinacji dostosowanych do każdego typu ładunku.
  • Zmienny zakres rozstawu wózków tylnych.
  • Prosty montaż części zamiennych.
  • Tworzywowe rolki bezpieczne dla każdego podłoża (szczególnie dla nowych podłóg przemysłowych).
  • Na zamówienie do transportu po "trudnym" podłożu dostępne stalowe rolki.

Konstrukcja

pdfSchemat podwozia F 12

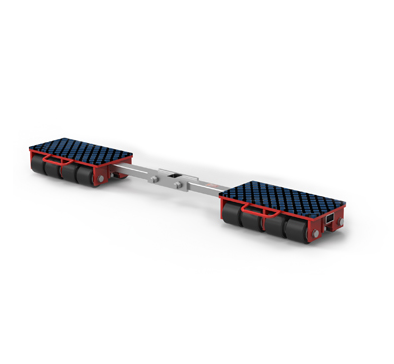

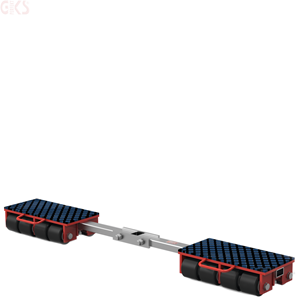

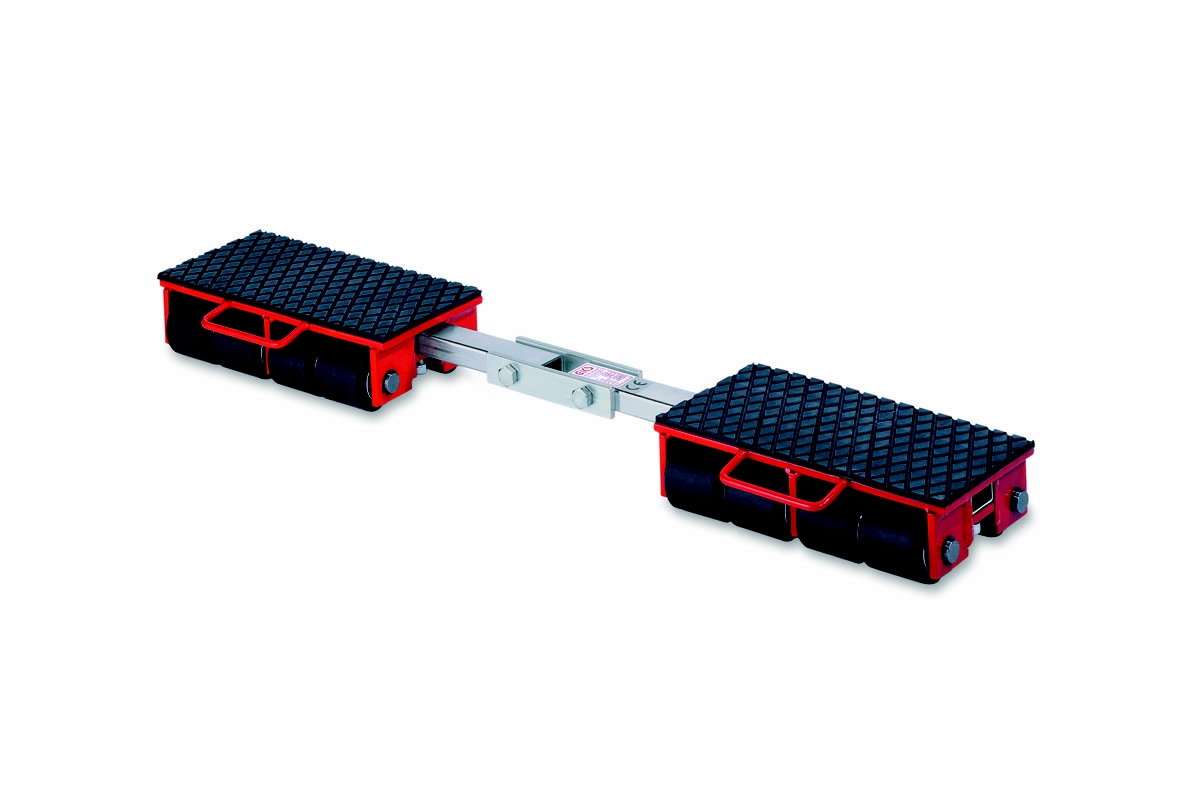

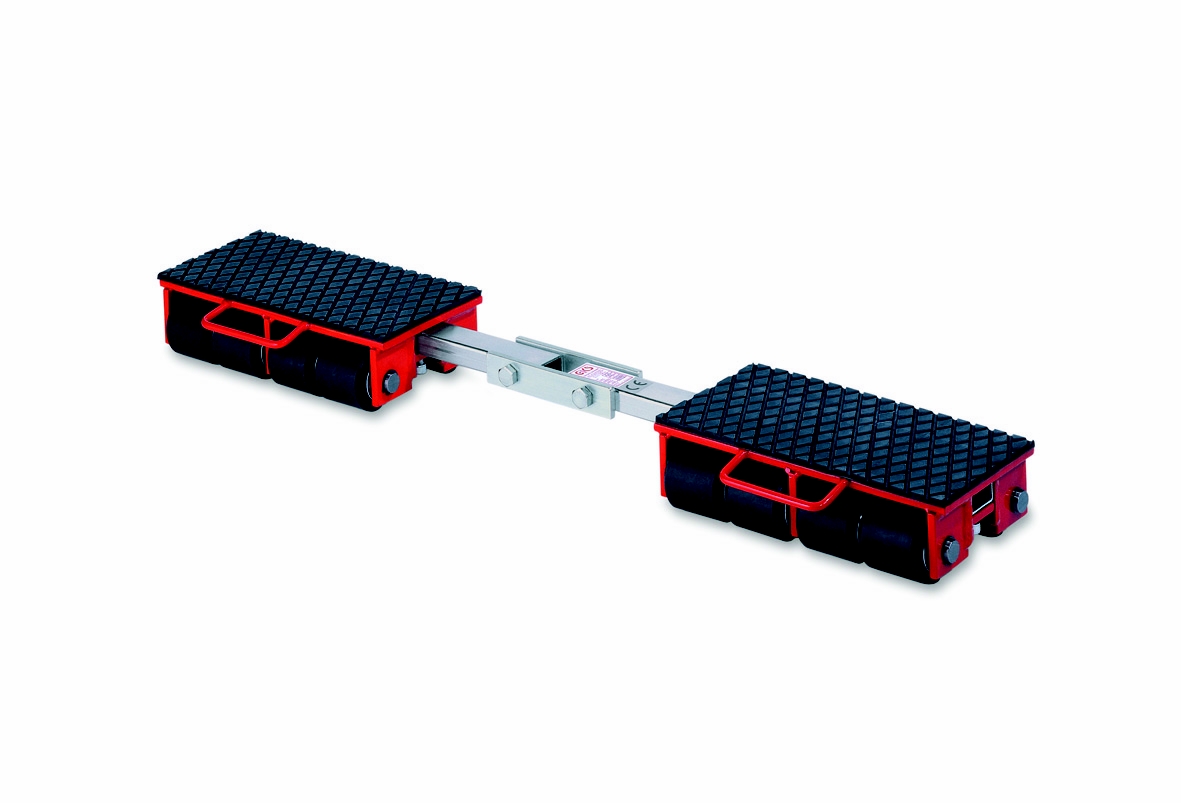

jpgZdjęcie podwozia F 12

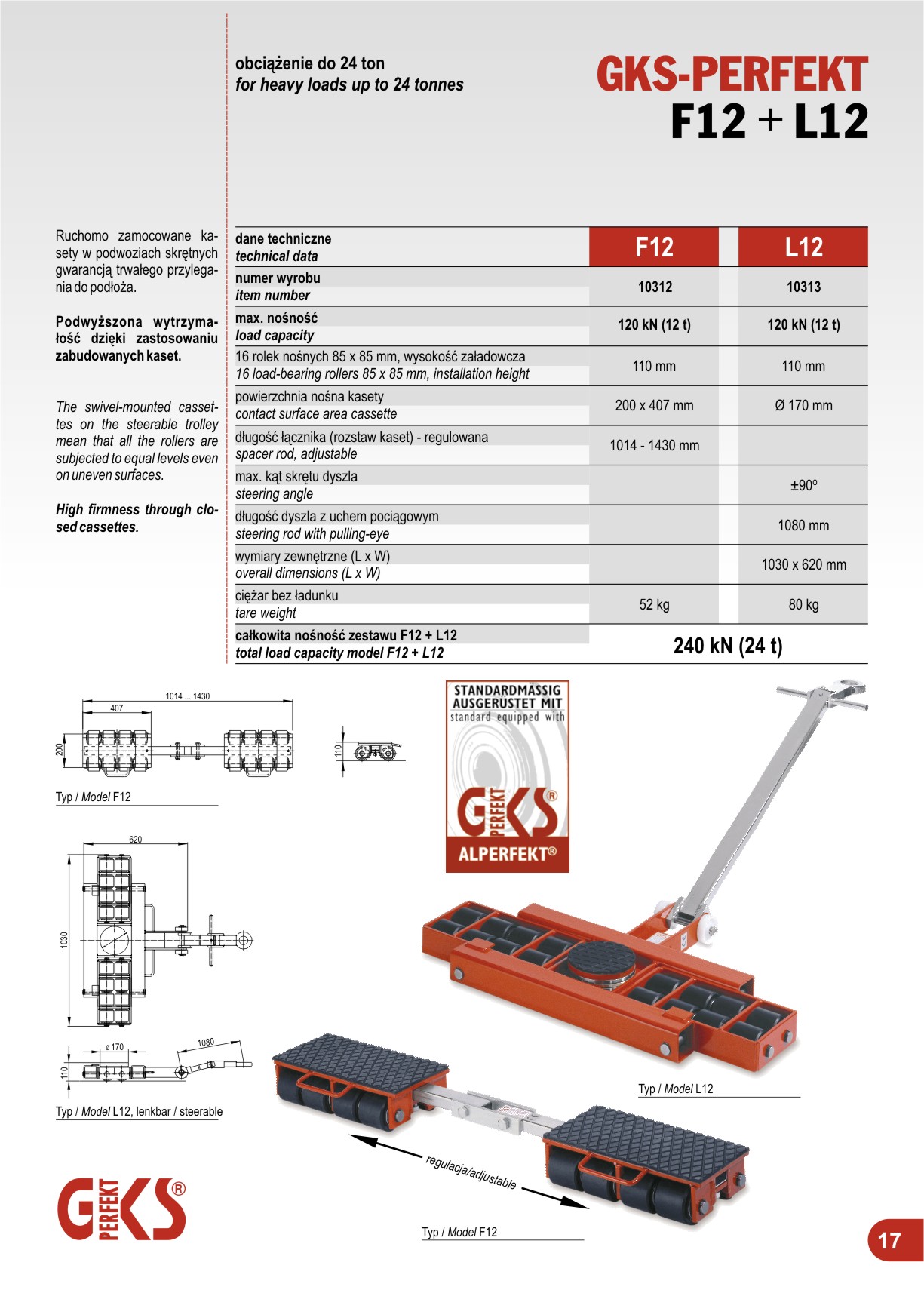

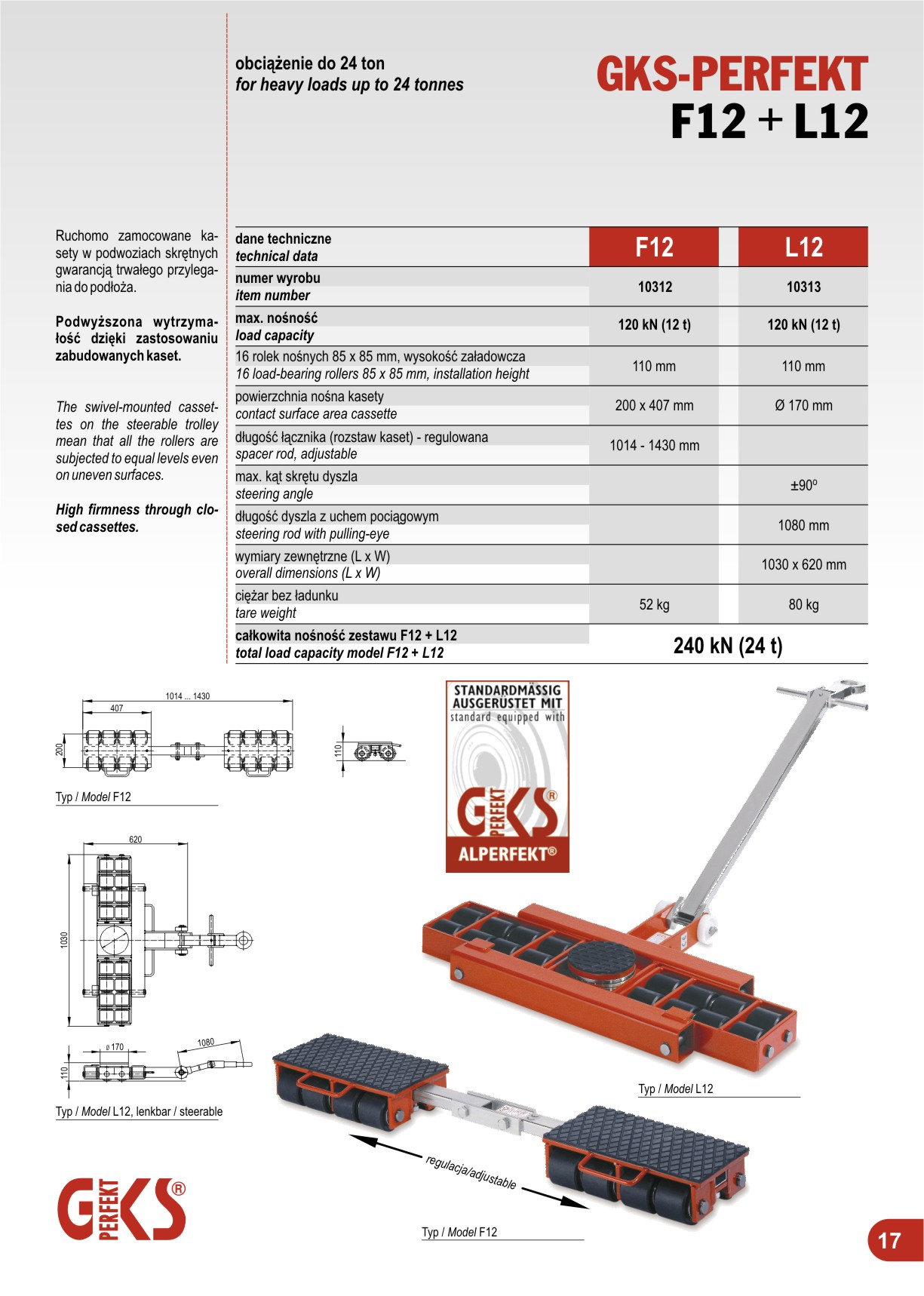

jpgStrona katalogowa F 12 + L 12

Dane techniczne

Dane techniczne 10312
Typ F 12
Nośność 120 kN (12t)
Ilość rolek 85 x 85 mm 16 x
Wysokość załadowcza 110 mm
Powierzchnia nośna na element z bezślizgową warstwą gumową 407 x 200 mm
Ilość punktów podparcia 2 x
Długość łącznika 1430 mm
Szerokość rozstawu wózków 1014-1430 mm
Ciężar bez ładunku 52 kg
