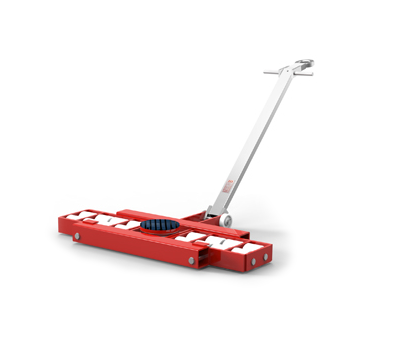

PODWOZIE GKS-PERFEKT L 18



Podwozie transportowe o nośności 18 ton.
Skrętne, 1 punkt podparcia.

Materiał

Rama stalowa, malowana proszkowo. Rolki nośne łożyskowane, obudowa aluminiowa, powierzchnia toczna wykonana z tworzyw sztucznych na bazie mieszanki poliamidowej. Dostępne także rolki poliuretanowe, nylonowe i stalowe.

Zastosowanie

Podwozia transportowe GKS-PERFEKT służą do łatwego i bezpiecznego przemieszczania ciężkich maszyn i innych ładunków. Doskonale nadają się do współpracy z podnośnikami GKS-PERFEKT.

Dzięki zastosowaniu unikalnej konstrukcji oraz najwyższej jakości materiałów zarówno transportowana maszyna, jak i używana podłoga są w minimalnym stopniu narażone na uszkodzenia.

Charakterystyka

  • Stalowa rama wózka malowana proszkowo.
  • Bezślizgowa guma zapobiegające przesunięciu się ładunku.
  • Lekkie tworzywowe rolki o bardzo niskich oporach toczenia.
  • Wspólna wysokość większości typów podwozi (110 mm) pozwala na dowolne łączenie wózków o różnej nośności dając możliwość wielu kombinacji dostosowanych do każdego typu ładunku.
  • Podwozia skrętne wyposażone są w specjalny zaczep do wózków.
  • Prosty montaż części zamiennych.
  • Łożyskowany talerz obrotowy w podwoziu skrętnym ułatwiający manewrowanie.
  • Tworzywowe rolki bezpieczne dla każdego podłoża (szczególnie dla nowych podłóg przemysłowych).
  • Na zamówienie do transportu po "trudnym" podłożu dostępne stalowe rolki.

Konstrukcja

pdfSchemat podwozia L 18

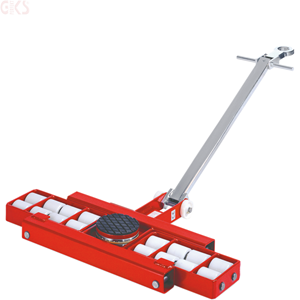

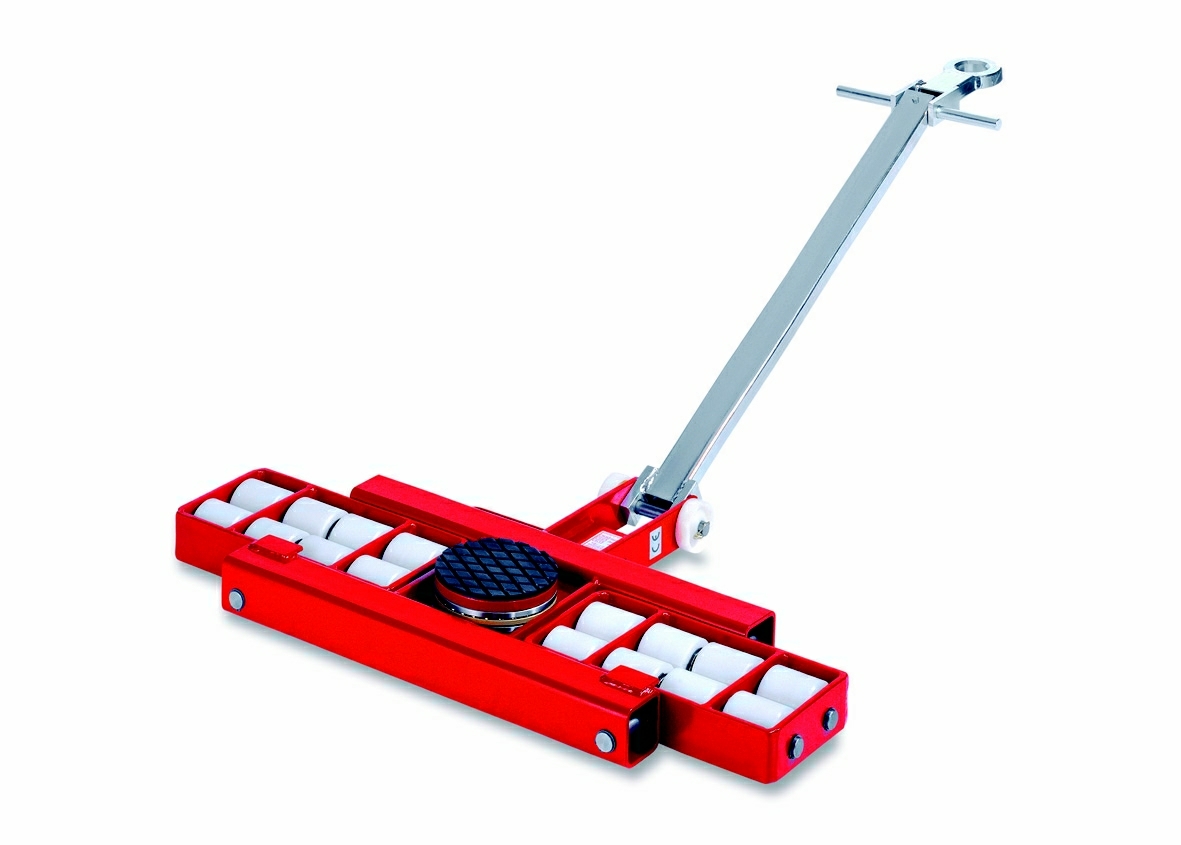

jpgZdjęcie podwozia L 18

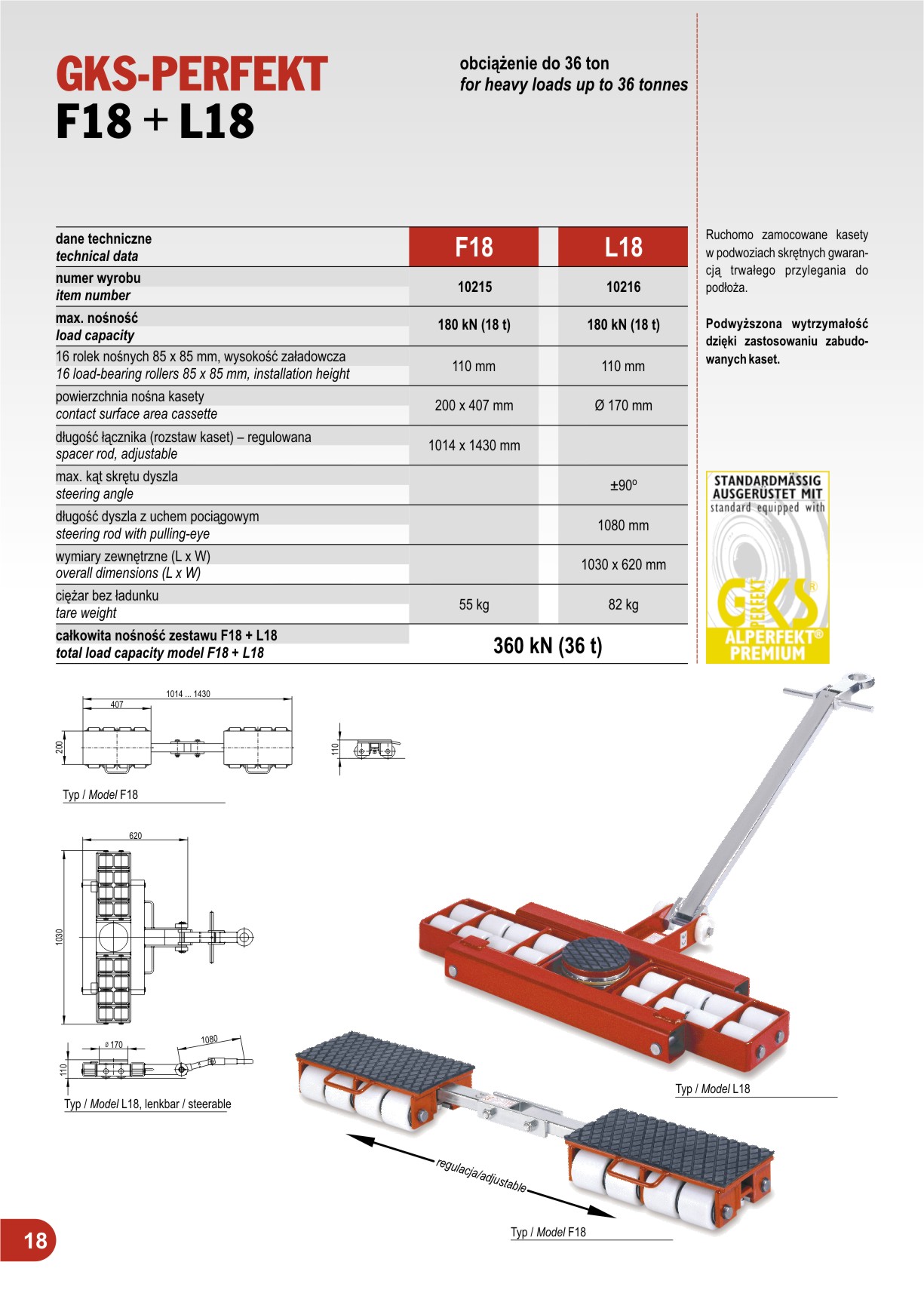

jpgStrona katalogowa F 18 + L 18

Dane techniczne

Dane techniczne 10216
Typ L 18
Nośność 180 kN (18t)
Ilość rolek 85 x 85 mm 16 x
Wysokość załadowcza 110 mm
Powierzchnia nośna na element z bezślizgową warstwą gumową Ø 170 mm
Ilość punktów podparcia 1 x
Długość dyszla 1080 mm
Kąt skrętu dyszla ± 90o
Wymiary zewnętrzne L x W 1030 x 620 mm
Ciężar bez ładunku 82 kg
