GKS-PERFEKT TANDEM TL 40

Podwozie transportowe o nośności 40 ton.

Skrętne, tandemowe, 2 punkty podparcia.

Materiał

Rama stalowa, malowana proszkowo. Rolki nośne łożyskowane, obudowa aluminiowa, powierzchnia toczna wykonana z tworzyw sztucznych na bazie mieszanki poliamidowej. Dostępne także rolki poliuretanowe, nylonowe i stalowe.

Zastosowanie

Podwozia transportowe GKS-PERFEKT służą do łatwego i bezpiecznego przemieszczania ciężkich maszyn i innych ładunków. Doskonale nadają się do współpracy z podnośnikami GKS-PERFEKT.

Dzięki zastosowaniu unikalnej konstrukcji oraz najwyższej jakości materiałów zarówno transportowana maszyna, jak i używana podłoga są w minimalnym stopniu narażone na uszkodzenia.

Charakterystyka

Stalowa rama wózka malowana proszkowo.
Bezślizgowa guma zapobiegające przesunięciu się ładunku.
Lekkie tworzywowe rolki o bardzo niskich oporach toczenia.
Podwozia skrętne wyposażone są w specjalny zaczep do wózków.
Prosty montaż części zamiennych.
Łożyskowane talerze obrotowe w podwoziu skrętnym, tandemowym ułatwiające manewrowanie.
Tworzywowe rolki bezpieczne dla każdego podłoża (szczególnie dla nowych podłóg przemysłowych).
Na zamówienie do transportu po "trudnym" podłożu dostępne stalowe rolki.

Konstrukcja

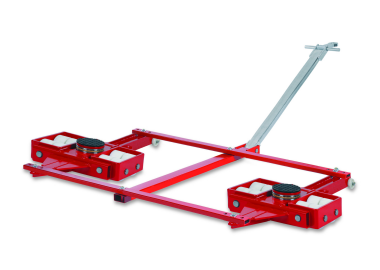

	Schemat podwozia TL 40

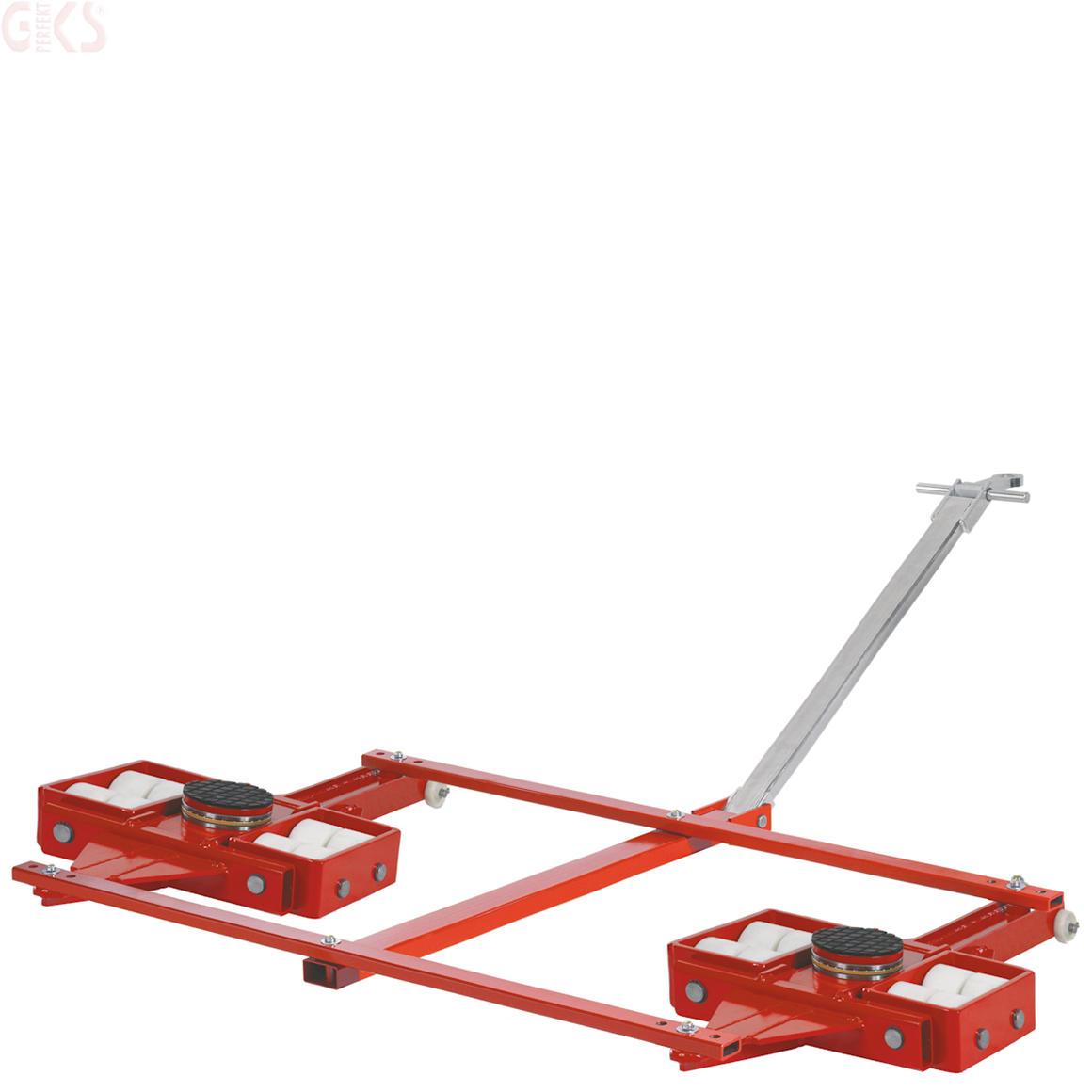

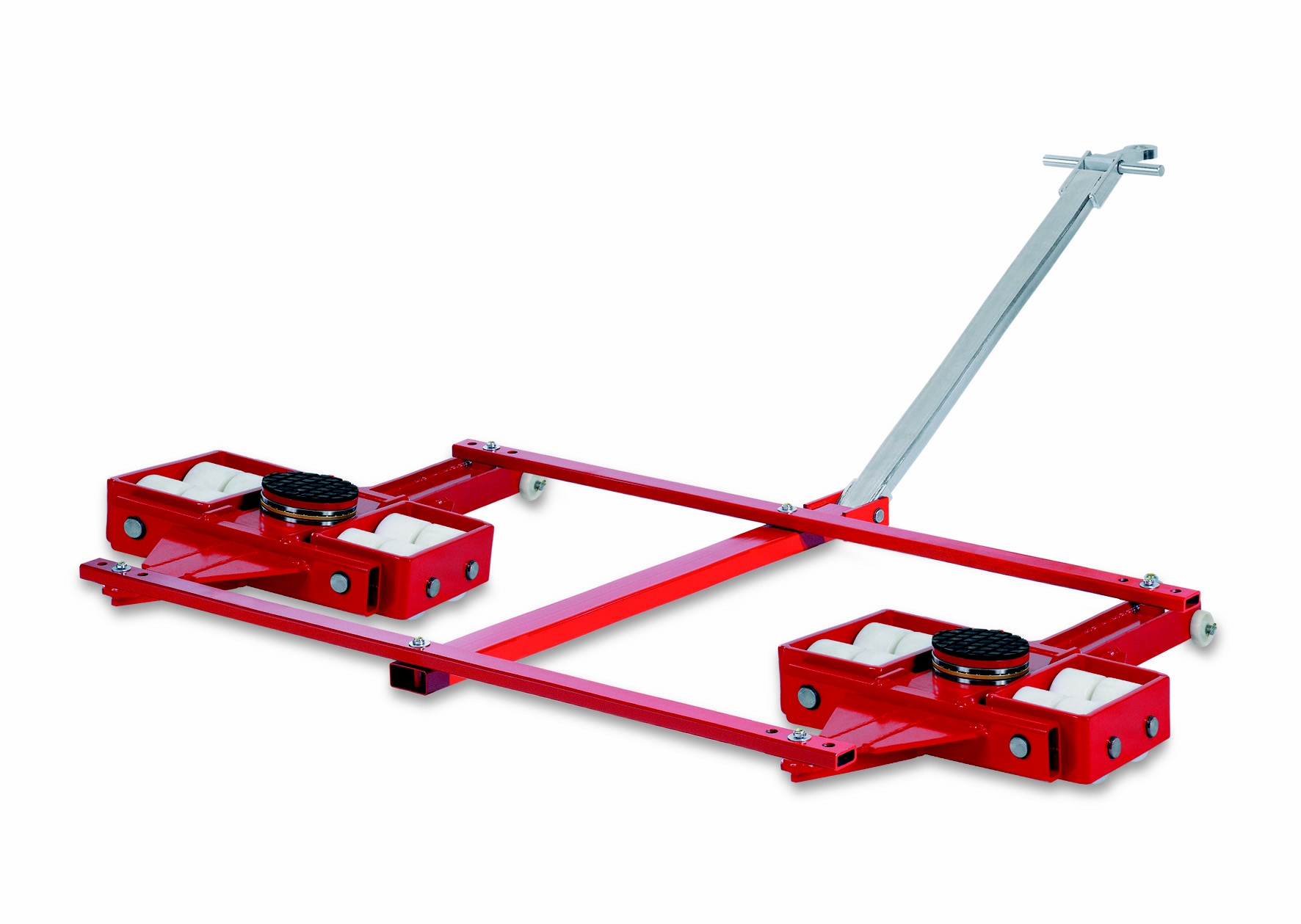

	Zdjęcie podwozia TL 40

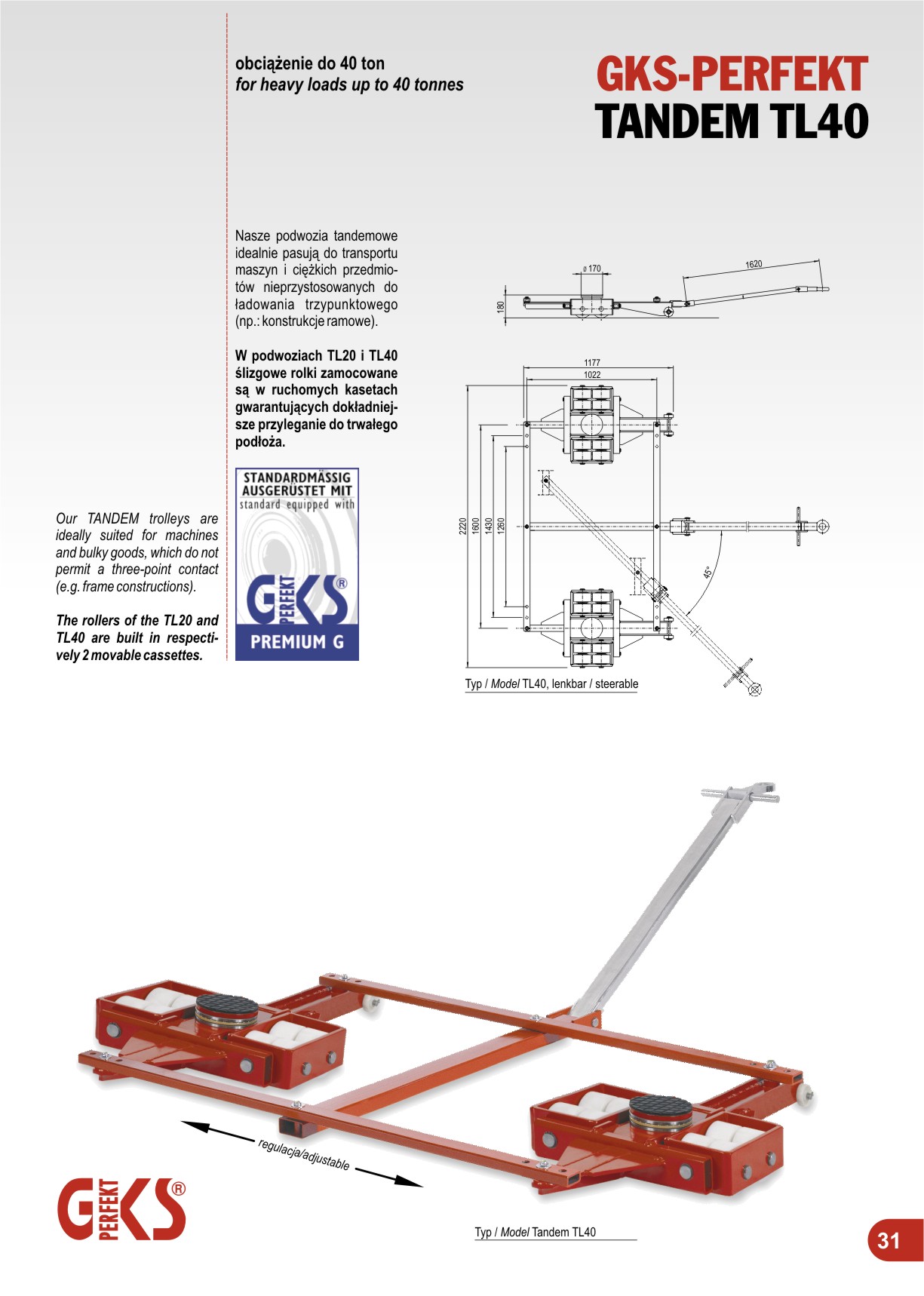

	Strona katalogowa TL 20, TL 40 (1)

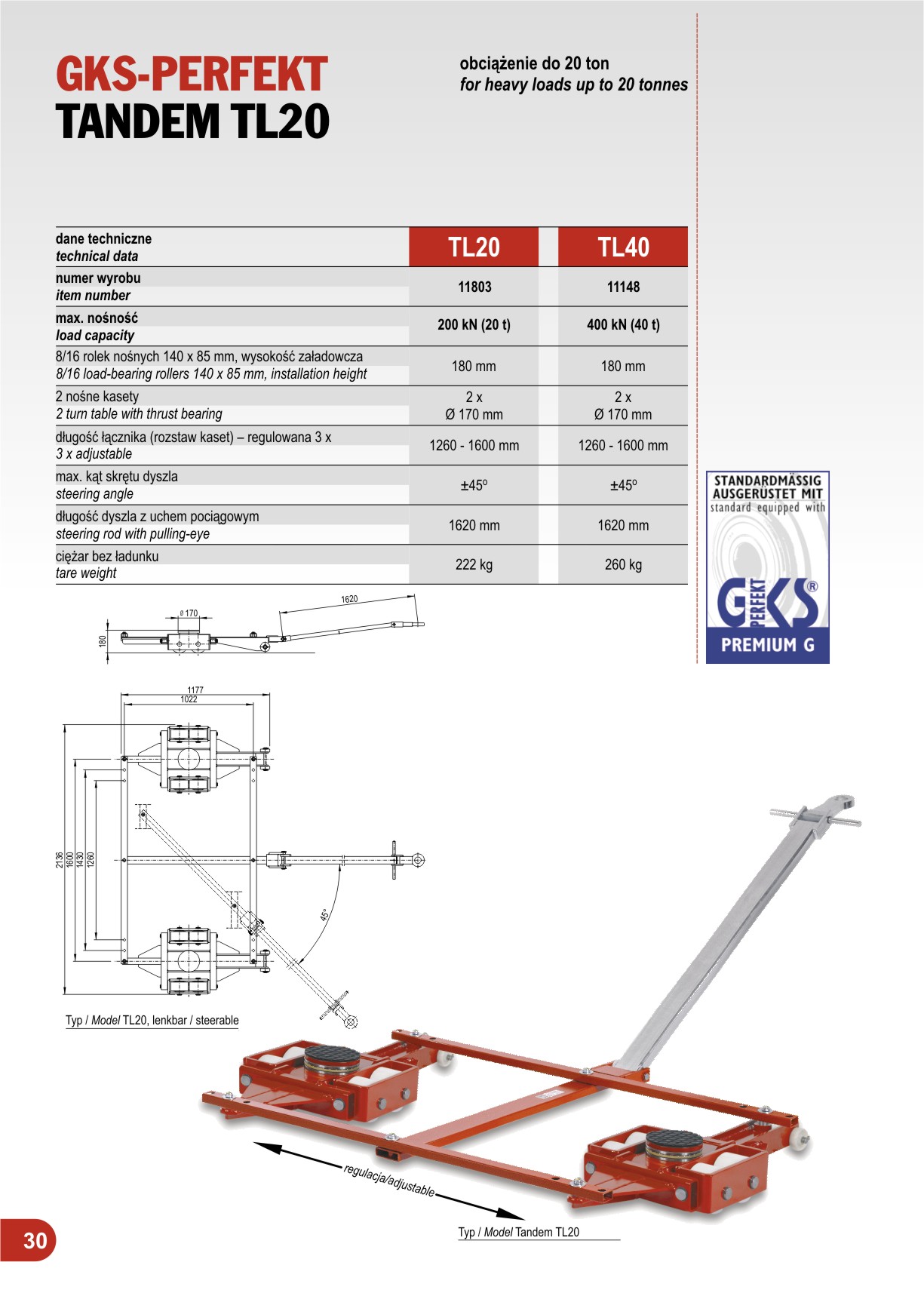

	Strona katalogowa TL 20, TL 40 (2)

Dane techniczne

Dane techniczne	11148
Typ	TL 40
Nośność	400 kN (40t)
Ilość rolek 140 x 85 mm	16 x
Wysokość załadowcza	180 mm
Powierzchnia nośna na element z bezślizgową warstwą gumową	Ø 250 mm
Ilość punktów podparcia	2 x
Długość dyszla	1620 mm
Kąt skrętu dyszla	± 45^o
Szerokość rozstawu wózków (ilość kombinacji x 3)	1260-1600 mm
Wymiary zewnętrzne (L x W)	2200x1180 mm
Ciężar bez ładunku	260 kg
