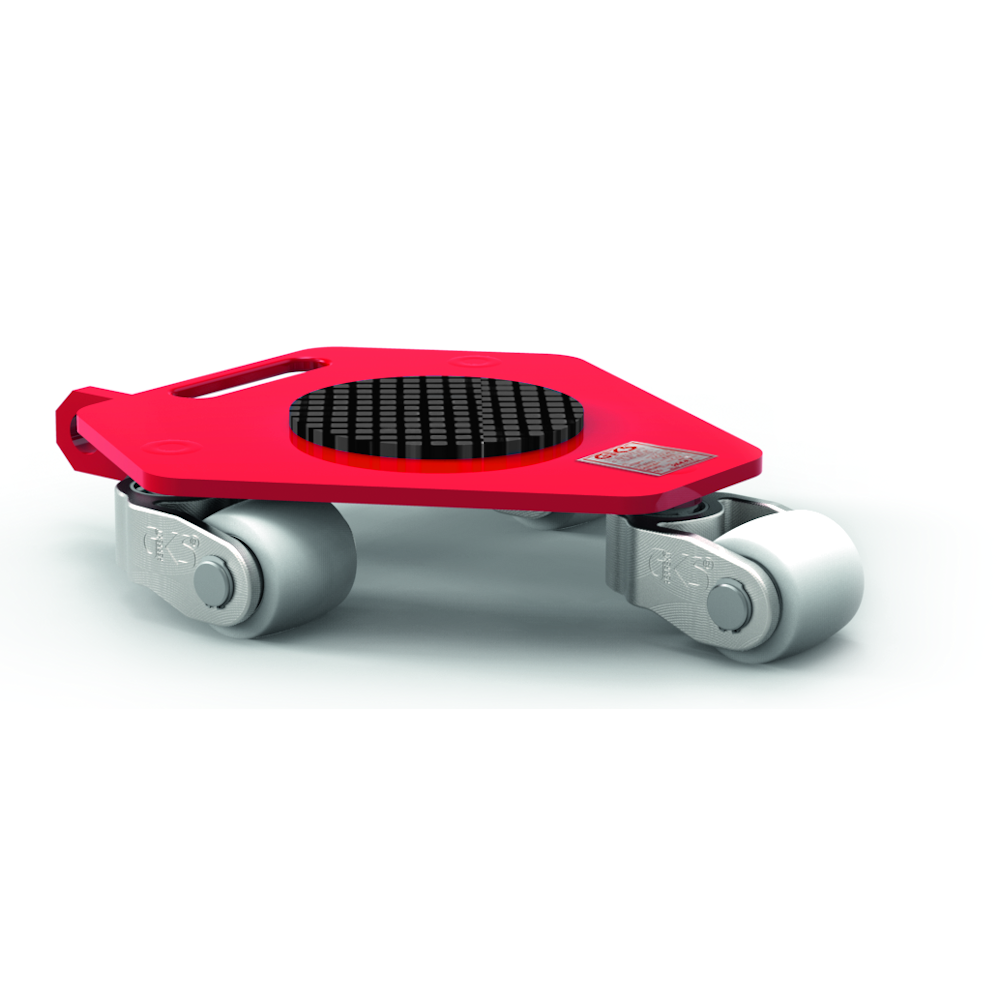

PODWOZIE OBROTOWE GKS-PERFEKT RL 1
Podwozie transportowe o nośności 1 tony.
1 punkt podparcia, obrotowe 360o.
Materiał
Rama stalowa, malowana proszkowo. Rolki nośne łożyskowane, obudowa aluminiowa, powierzchnia toczna wykonana z tworzyw sztucznych na bazie mieszanki poliamidowej.
Zastosowanie
Podwozia transportowe GKS-PERFEKT służą do łatwego i bezpiecznego przemieszczania maszyn i innych ładunków. Doskonale nadają się do współpracy z podnośnikami GKS-PERFEKT.
Dzięki zastosowaniu unikalnej konstrukcji oraz najwyższej jakości materiałów zarówno transportowana maszyna, jak i używana podłoga są w minimalnym stopniu narażone na uszkodzenia.
Charakterystyka
- Stalowa rama wózka malowana proszkowo.
- Bezślizgowa guma zapobiegające przesunięciu się ładunku.
- Lekkie tworzywowe rolki o bardzo niskich oporach toczenia pozwalające na transport kilkutonowej maszyny przy pomocy 2 - 3 osób.
- Standardowy łącznik o długości l = 1500 mm, a także dyszel do ciągnięcia wyposażony w specjalny zaczep do wózków dostępne na życzenie.
- Prosty montaż części zamiennych.
- Tworzywowe rolki bezpieczne dla każdego podłoża (szczególnie dla nowych podłóg przemysłowych).
Konstrukcja

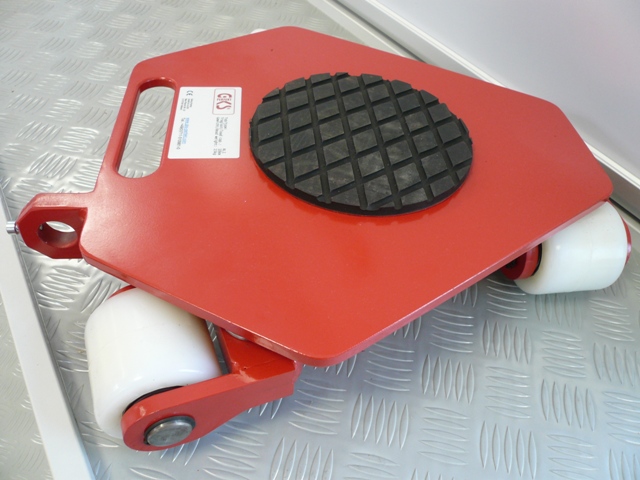

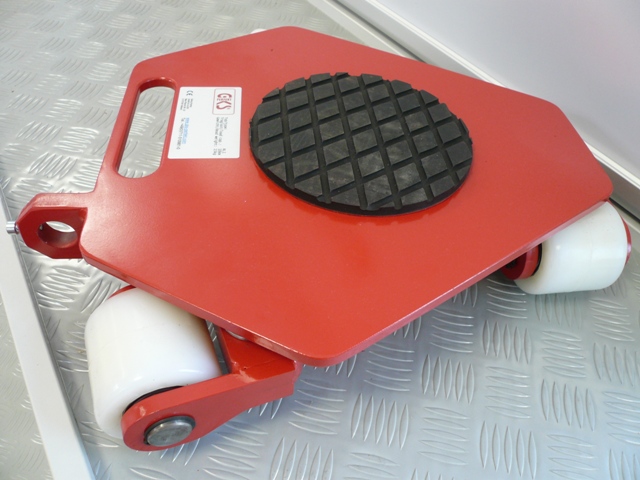

 | Zdjęcie podwozia RL 1 |

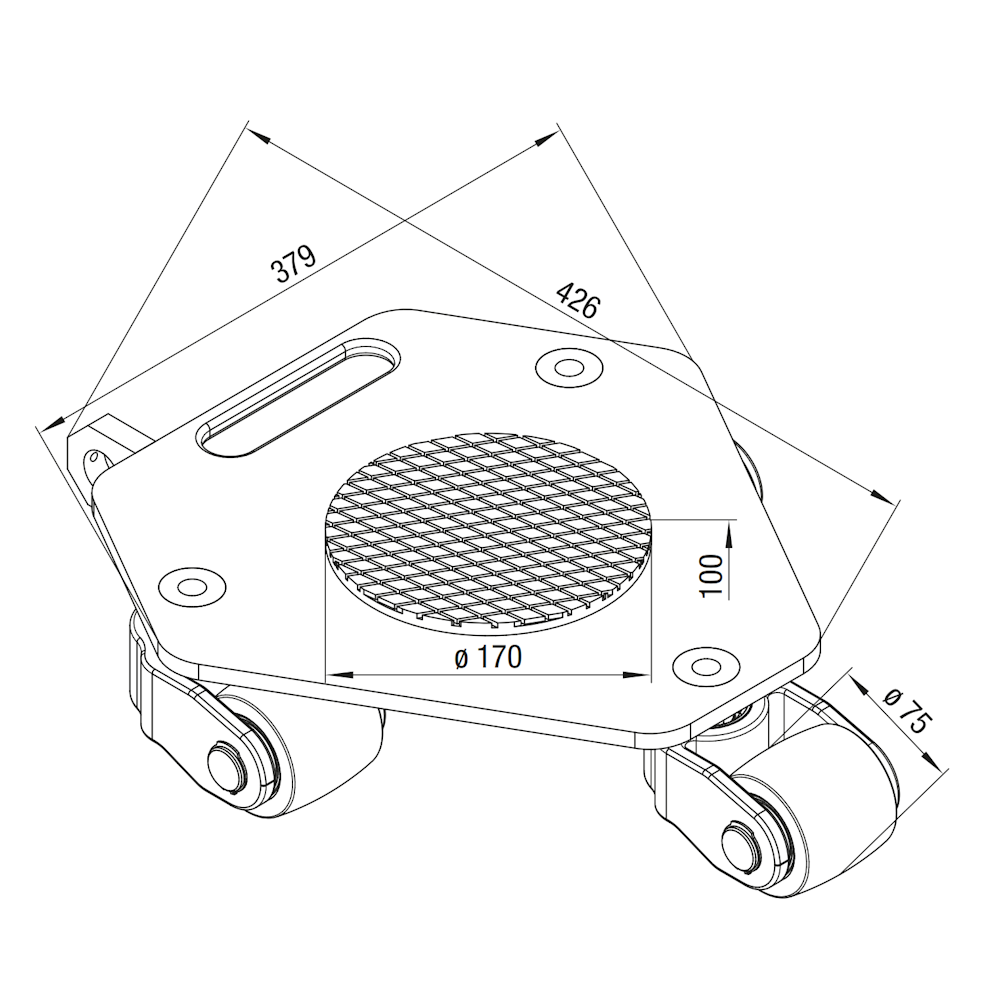

 | Strona katalogowa RL 1 |
Filmowy przykład zastosowania podwozi RL 6.
Dane techniczne
| Dane techniczne | 11456 |
| Typ | RL 1 |
| Nośność | 10 kN (1t) |
| Ilość rolek 75 x 66 mm | 3 x |
| Wysokość załadowcza | 100 mm |
| Powierzchnia nośna na element z bezślizgową warstwą gumową | Ø 170 mm |
| Ilość punktów podparcia | 1 x |
| Długość dyszla (opcja) | 1080 mm |
| Kąt skrętu dyszla | ± 90o |
| Wymiary zewnętrzne L x W | 426 x 379 mm |
| Ciężar bez ładunku | 16 kg |
Technical data RL1
| designation | Value |
|---|---|
| Load kN / t | 10 / 1 |
| Installation height mm | 100 |
| item number | 11456 |
| Dead weight in kg | 16 |
| Number of rolls / dimensions mm | 3/75x66 |
| Overall dimensions (LxWxH) mm | 426x379x100 |
