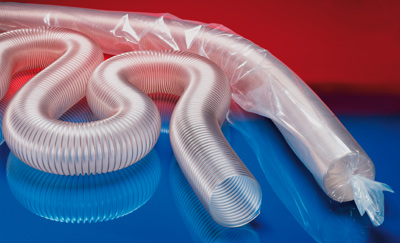

PROTAPE PUR 301 AS

Wąż wyciągowo-nadmuchowy odporny na ścieranie i antystatyczny; PUR <10⁹Ω, super lekki, bardzo elastyczny + ściśliwy 3:1.

ZAKRES TEMPERATUR

-40°C do 90°C
krótkotrwale do 125°C

WŁAŚCIWOŚCI

superlekkie wykonanie
wysokoelastyczny i ściśliwy 3:1
odporny na ścieranie
odporny na mikroby
dobra odporność na oleje, benzynę oraz chemikalia
bardzo elastyczny przy niskich temperaturach
trudno zapalny wg UL94-HB
trudno zapalny wg DIN 4102-B1
ścianka trwale antystatyczna: rezystancja powierzchniowa <10⁹ Ω
zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: odpylanie palnych pyłów (strefa 22 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy)
spełnia wymogi bezpieczeństwa branżowego towarzystwa ubezpieczeniowego przemysłu drzewnego Holz-BG
zgodny z DIN 26057 Typ 1
dostosowany do przepisów dyrektywy RoHS

KONSTRUKCJA, MATERIAŁ

opatentowany wąż foliowy PROTAPE®

drut ze stali sprężynowej umieszczony w ściance węża
wytłaczana taśma
ścianki: permanentnie antystatyczny poliuretan estrowy premium (Pre-PUR®)
grubość ścianki ok. 0,4 mm

ZASTOSOWANIA

elastyczny wąż do gazów i ciernych pyłów, proszków, włókien
Urządzenia odciągowe, urządzenia odpylające, urządzenia filtrujące, odciągi mgły olejowej
Ramiona wyciągowe
Przemysł chemiczny: odciągi oparów chemicznych, węże wahadła gazowego przy ramionach za i wyładunkowych, wyciągi oparów farbiarskich
strefy zagrożone wybuchem
Obory i stajnie: wentylacja
Autobusy, pojazdy użytkowe, przyczepy kempingowe, samochody kempingowe, łodzie, statki, jachty: wentylacja, ogrzewanie
Przemysł pomieszczeń czystych: wentylacja pomieszczeń czystych, maszyny do produkcji półprzewodników
mieszek sprężysty, kompensator

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
1,5 / 38	46	0,610	0,265	27,0	0,220	5 10 15	-	301-0038-0000
- / 40	48	0,590	0,250	28,0	0,230	5 10 15	-	301-0040-0000
1,75 / 44-45	53	0,530	0,235	30,5	0,255	-	5 10 15	301-0045-0000
2 / 50-51	58	0,490	0,216	33,0	0,280	5 10 15	-	301-0050-0000
2,36 / 60	68	0,410	0,171	38,0	0,340	5 10 15	-	301-0060-0000
2,5 / 63-65	73	0,380	0,150	40,5	0,360	5 10 15	-	301-0065-0000
- / 70	78	0,350	0,126	43,0	0,380	5 10 15	-	301-0070-0000
3 / 75-76	83	0,330	0,117	45,5	0,410	5 10 15	-	301-0075-0000
- / 80	88	0,310	0,108	48,0	0,440	5 10 15	-	301-0080-0000
3,5 / 89-90	98	0,285	0,090	53,0	0,490	5 10 15	-	301-0090-0000
4 / 100-102	108	0,250	0,072	58,0	0,510	5 10 15	-	301-0100-0000
- / 110	118	0,225	0,066	63,0	0,560	-	5 10 15	301-0110-0000
4,5 / 114-115	123	0,215	0,064	65,5	0,580	5 10 15	-	301-0115-0000
4,72 / 120	128	0,205	0,063	68,0	0,610	5 10 15	-	301-0120-0000
5 / 125-127	133	0,200	0,050	70,5	0,630	5 10 15	-	301-0125-0000
- / 130	138	0,190	0,050	73,0	0,660	-	5 10 15	301-0130-0000
5,5 / 140	148	0,175	0,050	78,0	0,710	5 10 15	-	301-0140-0000
6 / 150-152	158	0,165	0,050	83,0	0,760	5 10 15	-	301-0150-0000
6,3 / 160	168	0,155	0,043	88,0	0,810	5 10 15	-	301-0160-0000
6,5 / 165	173	0,150	0,041	90,5	0,830	-	5 10 15	301-0165-0000
- / 170	178	0,145	0,038	93,0	0,860	-	5 10 15	301-0170-0000
- / 175	183	0,140	0,036	95,5	0,880	-	5 10 15	301-0175-0000
7 / 178-180	188	0,135	0,033	98,0	0,900	5 10 15	-	301-0180-0000
8 / 200-203	208	0,120	0,033	108,0	1,030	5 10 15	-	301-0200-0000
- / 225	234	0,110	0,023	121,5	1,160	5 10 15	-	301-0225-0000
9 / 228-229	237	0,110	0,023	123,0	1,190	-	5 10 15	301-0228-0000
- / 250	259	0,100	0,015	136,0	1,280	5 10	-	301-0250-0000
10 / 254	263	0,098	0,014	144,0	1,300	5 10	-	301-0254-0000
- / 275	284	0,090	0,012	146,5	1,400	-	5 10	301-0275-0000
11 / 280	289	0,090	0,012	149,0	1,430	5 10	-	301-0280-0000
- / 300	309	0,080	0,011	159,0	1,700	5 10	-	301-0300-0000
12 / 305	315	0,080	0,011	162,5	1,730	5 10	-	301-0305-0000
- / 315	325	0,076	0,010	167,5	1,790	-	5 10	301-0315-0000
- / 325	335	0,075	0,010	172,5	1,850	-	5 10	301-0325-0000
13 / 330	340	0,074	0,009	175,0	1,880	-	5 10	301-0330-0000
- / 350	360	0,070	0,005	185,0	2,000	5 10	-	301-0350-0000
14 / 356	366	0,069	0,005	190,0	2,100	5 10	-	301-0356-0000
- / 400	410	0,060	0,005	210,0	2,260	5 10	-	301-0400-0000
16 / 405-406	416	0,059	0,005	215,0	2,300	-	5 10	301-0406-0000
- / 450	460	0,055	0,005	235,0	2,520	5 10	-	301-0450-0000
18 / 457	467	0,054	0,005	240,0	2,600	-	5 10	301-0457-0000
- / 500	510	0,050	0,005	260,0	2,780	5 10	-	301-0500-0000
20 / 508	518	0,049	0,005	265,0	2,820	-	5 10	301-0508-0000
